Инструкция по прошивке вариатора

Re: Инструкция по прошивке вариатора

Сообщение Admin » 11 ноя 2012, 13:30

Мыссык писал(а):Вариатор получил в июле 2010. Прошиваемый?

Да, конечно! :-):
Аватар пользователя
Admin
Администратор

Сообщений: 1358
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2242 раз.
Поблагодарили: 624 раз.

Re: Инструкция по прошивке вариатора

Сообщение Sergey13 » 13 мар 2016, 22:54

Сделал все как в инструкции, но при входе в режим прошивки диоды VD1-VD4 горят красным цветом (как в инструкции) далее выбираю файл для загрузки. Получаю следующий ответ:

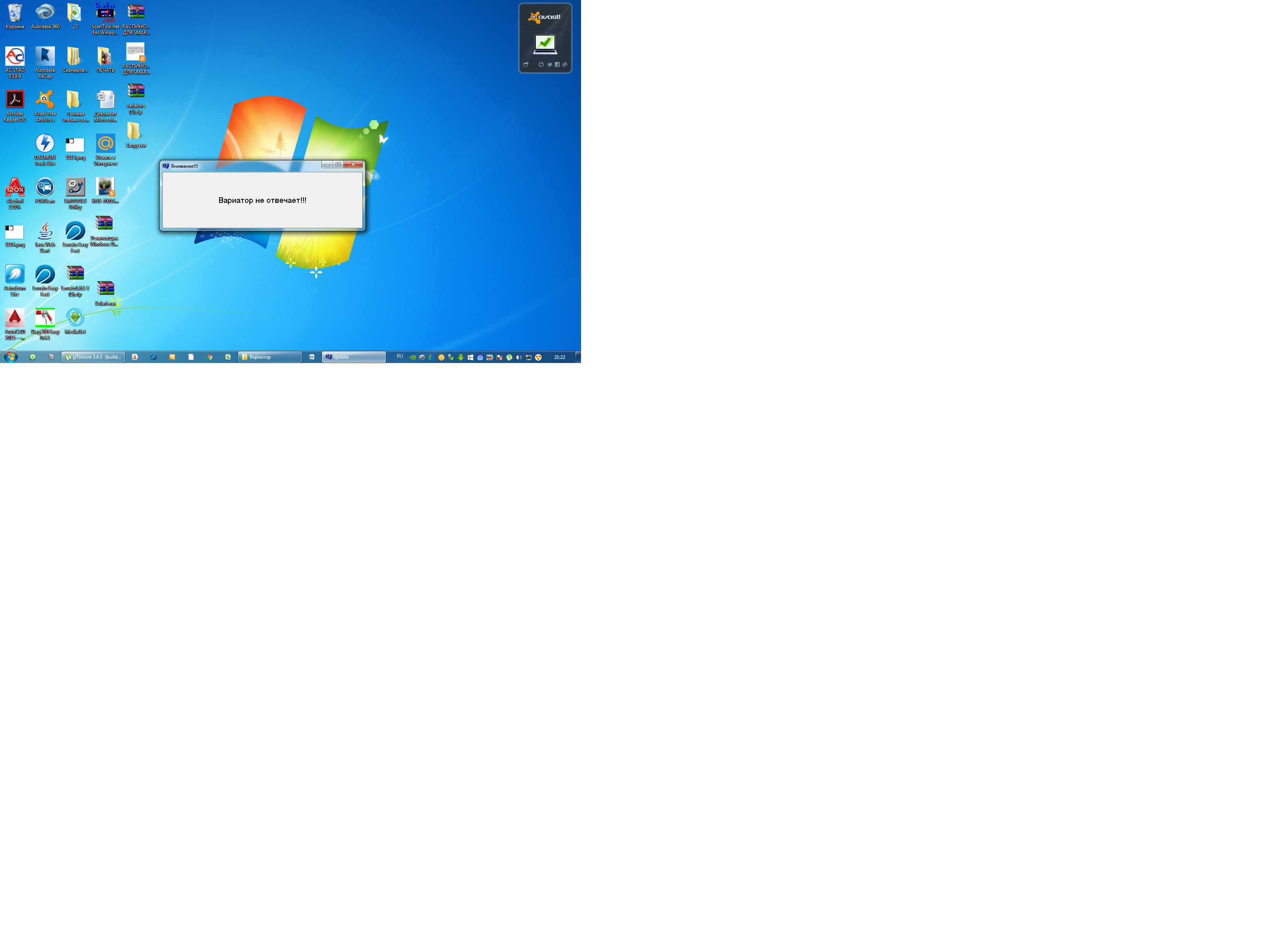

1) вариатор не отвечает

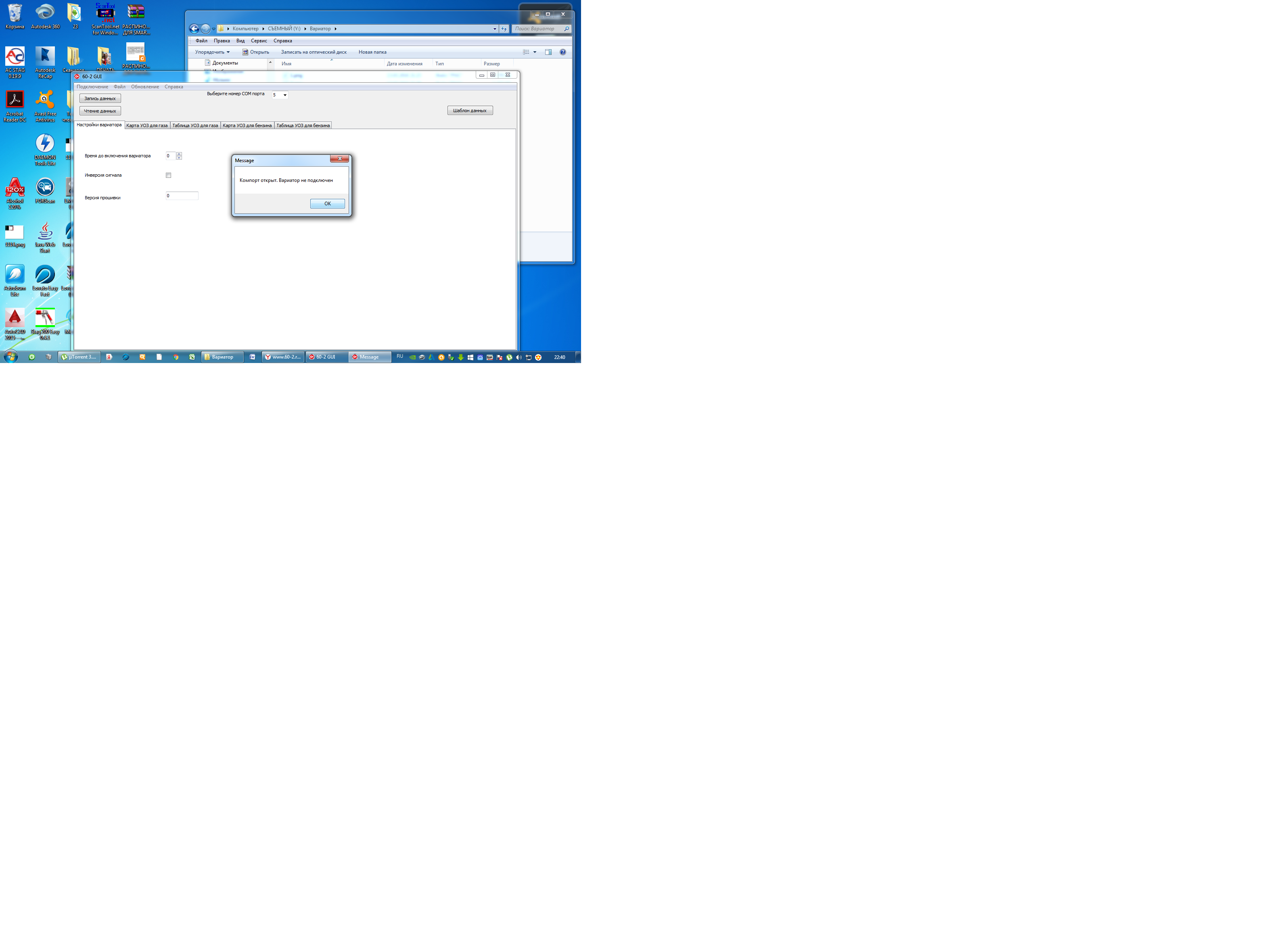

2) COM порт открыт вариатор не подключен

Во вложении принскрин чо выдает программа для прошивки фото 1

При подключении к терминальной программе диоды VD1 красный, а VD4 зеленый по инструкции должны быть оба красными, что делать не знаю????....

В диспетчере устройств выставляю COM порт как в программе положения не меняется вариатор не отвечает...

При чем использовал две микросхемы (переходника) интерфейса RS232, это PL2303 и FT232RL ошибки одинаковые в обеих случаях, что делать подскажите пожалуйста???
Вложения
Sergey13

Сообщений: 7
Зарегистрирован: 15 фев 2016, 00:20
Благодарил (а): 1 раз.
Поблагодарили: 9 раз.

Re: Инструкция по прошивке вариатора

Сообщение Sergey13 » 14 мар 2016, 00:28

А если не мигают два крайних светодиода, тогда вариатор не перепрошиваемый, что ли? У меня при подаче питания VD1-VD4 (два крайних диода) просто горят красным цветом без мигания
Sergey13

Сообщений: 7
Зарегистрирован: 15 фев 2016, 00:20
Благодарил (а): 1 раз.
Поблагодарили: 9 раз.

Re: Инструкция по прошивке вариатора

Сообщение Admin » 18 мар 2016, 00:06

Сейчас все вариаторы перепрошиваемые. "Немигающие" не прошиваются только те, которые были выпущены до 2009 года.
Аватар пользователя
Admin
Администратор

Сообщений: 1358
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2242 раз.
Поблагодарили: 624 раз.

Re: Инструкция по прошивке вариатора

Сообщение Chromo023 » 03 июн 2016, 16:20

Здравствуйте!
У меня автомобиль Renault Logan 1.4 (метан). Был установлен вариатор 60-2 model1, который в настоящее время сломан. Я купил точно такой же вариатор, но с теми же настройками, он работает гораздо хуже.
1. Я так понимаю, всё дело в другой прошивке?

Поэтому я хочу обновить прошивку. И для этого мне необходимо изготовить кабель для связи вариатора с ПК. Все компоненты у меня есть: это китайский переходник "PL2303HX T23 USB To TTL" с АлиЭкспресс, штекеры и т.д.
Это переходник:
Это выводы вариатора:

Но есть вопросы:
2. Возможно ли сделать кабель с питанием только от USB (т.е. от 5В). Или обязательно должно быть питание вариатора от 12-ти Вольт?
3. Здесь http://www.60-2.ru/forum/download/file.php?id=2613 в Вашей официальной инструкции по изготовлению кабеля говорится что, "не забываем про резистор для питания 4 ноги вариатор от 5 вольт" (4-я нога - это выход RxD). Каково сопротивление этого резистора? Кстати ссылка ведёт на главную страницу сайта, о какой схеме идёт речь?
4. А на этой картинке http://www.60-2.ru/forum/download/file.php?id=2509 изображение с припаяным резистором между выводом 1(вход питания 12В) и выводом 4(выход RxD). Опять же какое сопротивление резистора?
5. В "Техническом руководстве v.1.7" говорится, что Вывод 3(вывод TxD) и Вывод 4(вывод RxD) желательно коммутировать на вывод 6(масса). Здесь тоже нужен резистор или нет?
6. Также в "Техническом руководстве v.1.7" говорится, что для входа в режим программирования вывод 6(масса) и вывод 8(вывод переключения в режим смены прошивки вариатора) замыкаем между собой. А здесь резистор нужен?

Помогите разобраться! Это всё нужно сделать одновременно или это разные варианты одного и того же? Я не хочу лишиться еще одного вариатора!
Chromo023

Сообщений: 7
Зарегистрирован: 07 фев 2014, 20:52
Благодарил (а): 2 раз.
Поблагодарили: 3 раз.

Re: Инструкция по прошивке вариатора

Сообщение yegorus » 03 июн 2016, 16:28

У меня полусамодельный кабель на PL2303 от старого китайского GPS-навигатора. Питается сам кабель только от 5В USB компьютера, к вариатору приходят только Rx, Tx и земля. При этом на прошиваемый вариатор отдельно подается питание +12 В, земля питания вариатора и кабеля общая, также +12 В подается на вход активации прошивки вариатора, без резисторов. Между вариатором и кабелем у меня тоже нет никаких резисторов, так как два устройства питаются независимо. При этом всё работает нормально. Также этот кабель с некоторой доработкой я использую для настройки ГБО (BRC).

Инструкции в руководстве по-видимому относятся к кабелю другой схемы.
УАЗ-3163 (Патриот)
yegorus

Сообщений: 66
Зарегистрирован: 28 ноя 2010, 22:46
Откуда: Краматорск, Донецкая Народная Республика (Новороссия)
Благодарил (а): 4 раз.
Поблагодарили: 93 раз.

Re: Инструкция по прошивке вариатора

Сообщение stg48 » 03 июн 2016, 21:34

Chromo023 писал(а):...Помогите разобраться...

Попробуем ))) Экспериментировать, конечно, лучше на столе, дома. Вам будут нужны:
1. блок питания компа (можно даже воспользоваться компом, на котором будете работать – там полно пустых разъемов с «+12В» и «GND») или любой другой подходящий 12В адаптер, или, на худой конец, «+» и «-» от аккума в машине )))
2. разъемы для подсоединения к TTL и к вариатору.
На разъеме к варику нужны будут 5 штырьков: на 1-ом +12В от блока питания; на 3-ем и 4-ом – Rx и Tx от TTL (перепутаете – не страшно); 6-ой и 8-ой замыкаются перемычкой – на них подадите «GND» от блока питания и GND от TTL. Это все. Для прошивания никакие резисторы не нужны.
Galant 2.0 ДПКВ - HALL ((((
Аватар пользователя
stg48

Сообщений: 18
Зарегистрирован: 26 янв 2014, 01:31
Благодарил (а): 8 раз.
Поблагодарили: 44 раз.

Re: Инструкция по прошивке вариатора

Сообщение Chromo023 » 05 июн 2016, 09:29

Спасибо! Вроде бы понятно. Но у меня ноутбук - 12 вольт нет. Попробую от прикуривателя взять. Получится, отпишусь.
Chromo023

Сообщений: 7
Зарегистрирован: 07 фев 2014, 20:52
Благодарил (а): 2 раз.
Поблагодарили: 3 раз.

Re: Инструкция по прошивке вариатора

Сообщение stg48 » 05 июн 2016, 11:08

Наверняка у Вас (как и у всех))) где-нибудь в шкафу лежит куча всяких адаптеров от разных устройств. Покопайтесь, может удача улыбнется, и там будет 12В )))
Galant 2.0 ДПКВ - HALL ((((
Аватар пользователя
stg48

Сообщений: 18
Зарегистрирован: 26 янв 2014, 01:31
Благодарил (а): 8 раз.
Поблагодарили: 44 раз.

Re: Инструкция по прошивке вариатора

Сообщение yegorus » 05 июн 2016, 13:58

Я использую блок питания от сканера. В любом компьютерном блоке питания тоже 12 В есть. От прикуривателя тоже вполне пойдет.
УАЗ-3163 (Патриот)
yegorus

Сообщений: 66
Зарегистрирован: 28 ноя 2010, 22:46
Откуда: Краматорск, Донецкая Народная Республика (Новороссия)
Благодарил (а): 4 раз.
Поблагодарили: 93 раз.
