Влияние правильного подключения вариатора на работу мотора!!

[Admin]

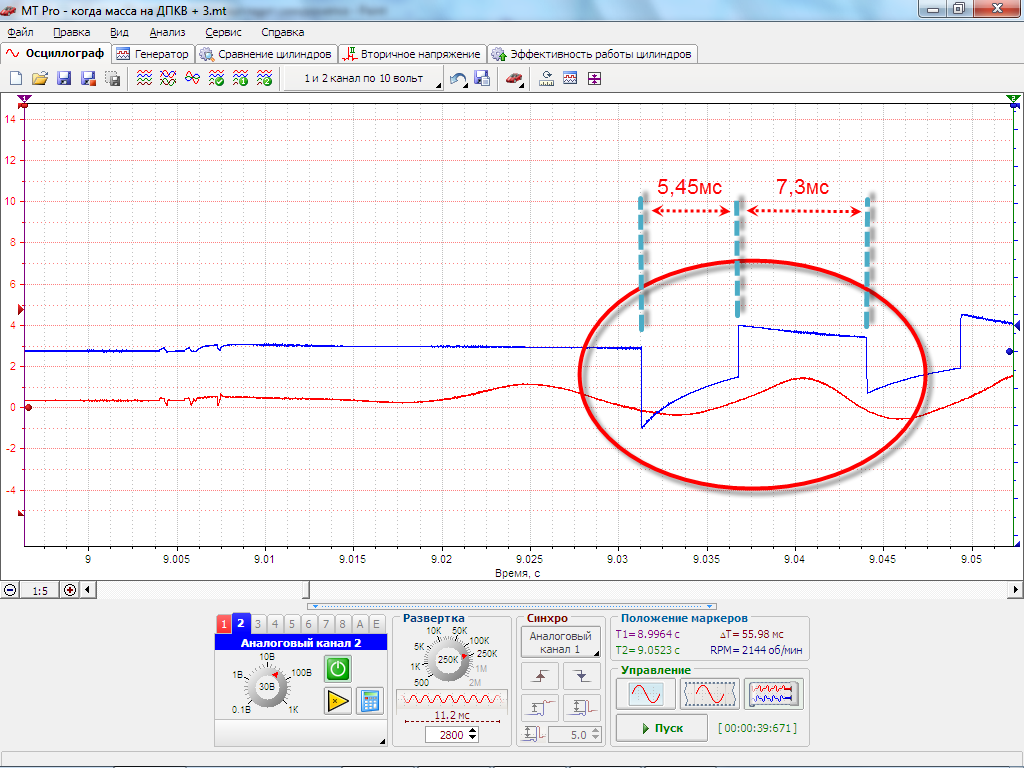

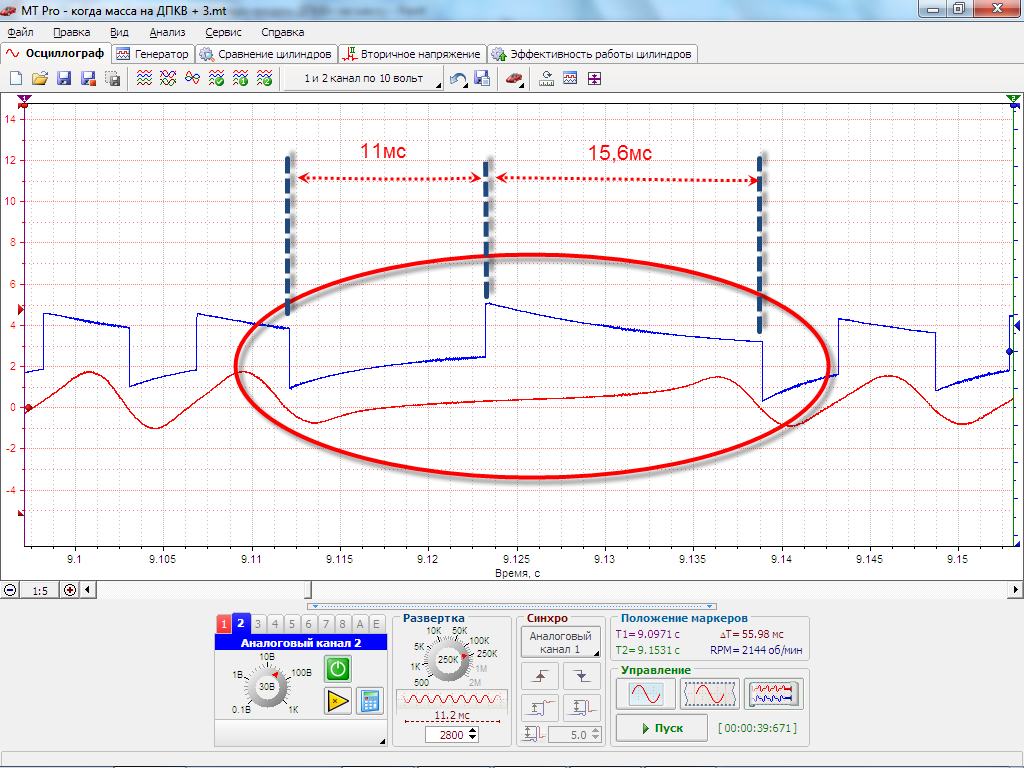

Вобщем решил создать тему про это,так как при самостоятельном подключении вариатора (особенно на Тойотах) у некоторых пользователей возникают траблы в последующей работе двигателя. Мной были сделаны скриншоты осцилограмм с измереными длинами некоторых участков сигнала,при двух видах подключения! Очень хорошо видна разница сигнала в месте синхрометки(пропуск зубов на задающем диске) и при пуске двигателя т.е в начале раскрутки коленвала!!

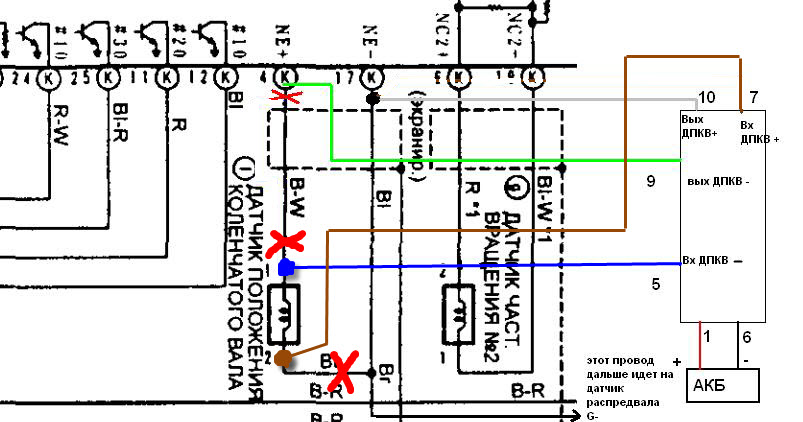

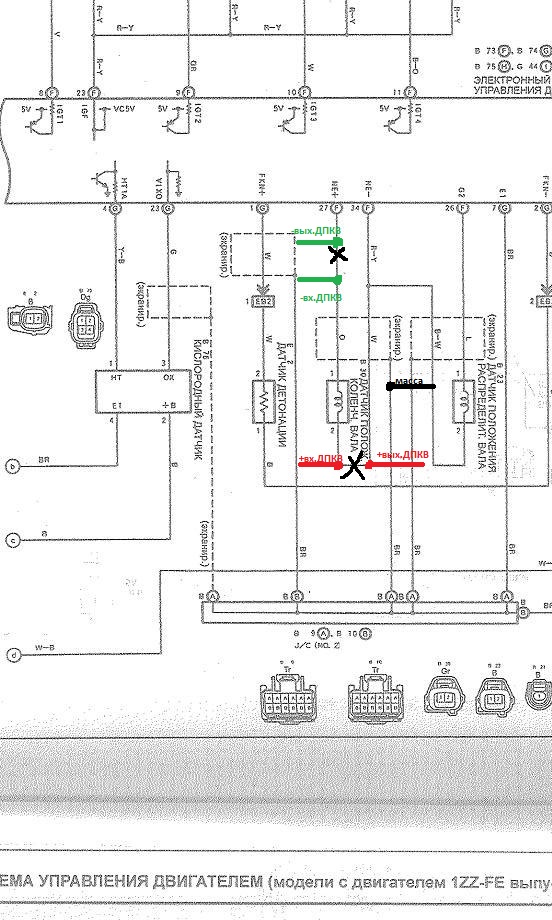

С позваления bender12345 ,воспользуюсь его выкладкой схемы . Такое подключение самое простое,но при таком подключении вариатора были замечены не частые ,но "спотыкание" мотора при запуске и наличие после этого в памяти ЭБУ ошибки по коленвалу Р0335.Так же наблюдаеться долгий запуск двигателя,с заглушкой двигатель пускаеться без этой задержки!

[Admin]

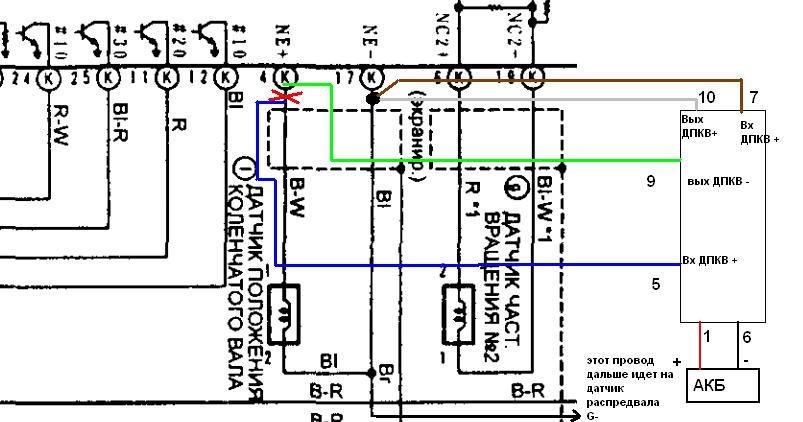

Вторая схема,так сказать дифференциальная! Эта схема в подключении сложнее,так как нужно тянуть свою проводку к разъёму ДПКВ, но при таком подключении форма выходного сигнала соответствует действительности,на что указывает отсутствие всех тех багов описаных в первом посте!

Вобщем делаем выводы))

Удачи!!!

[Lovato_TLT]

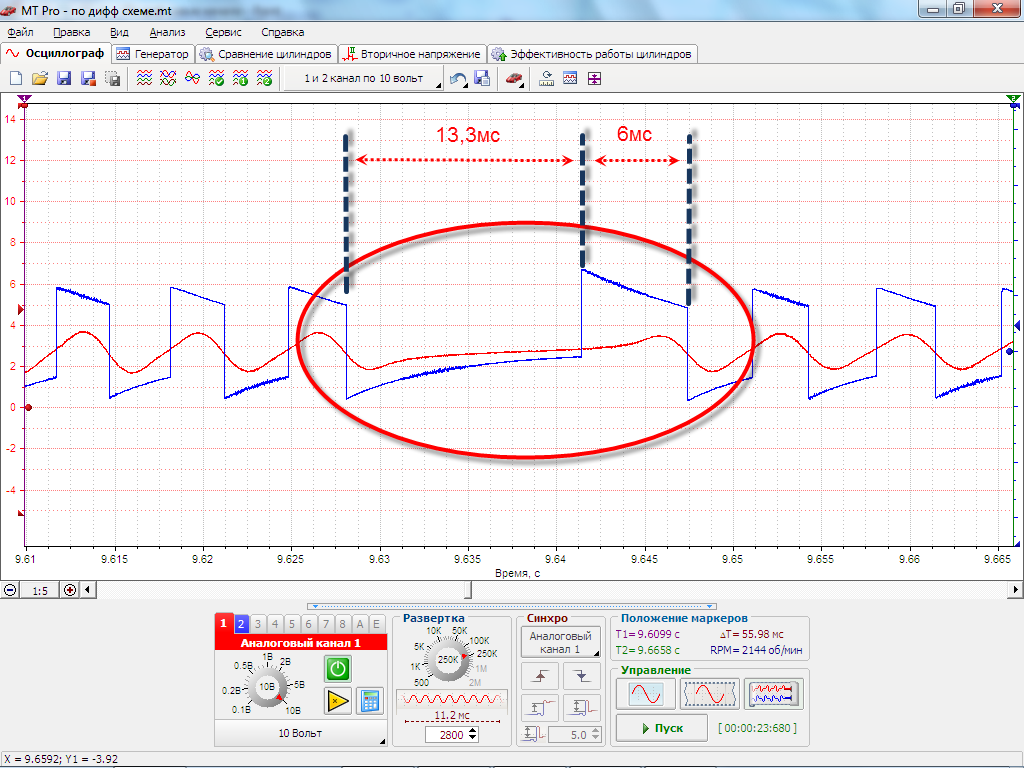

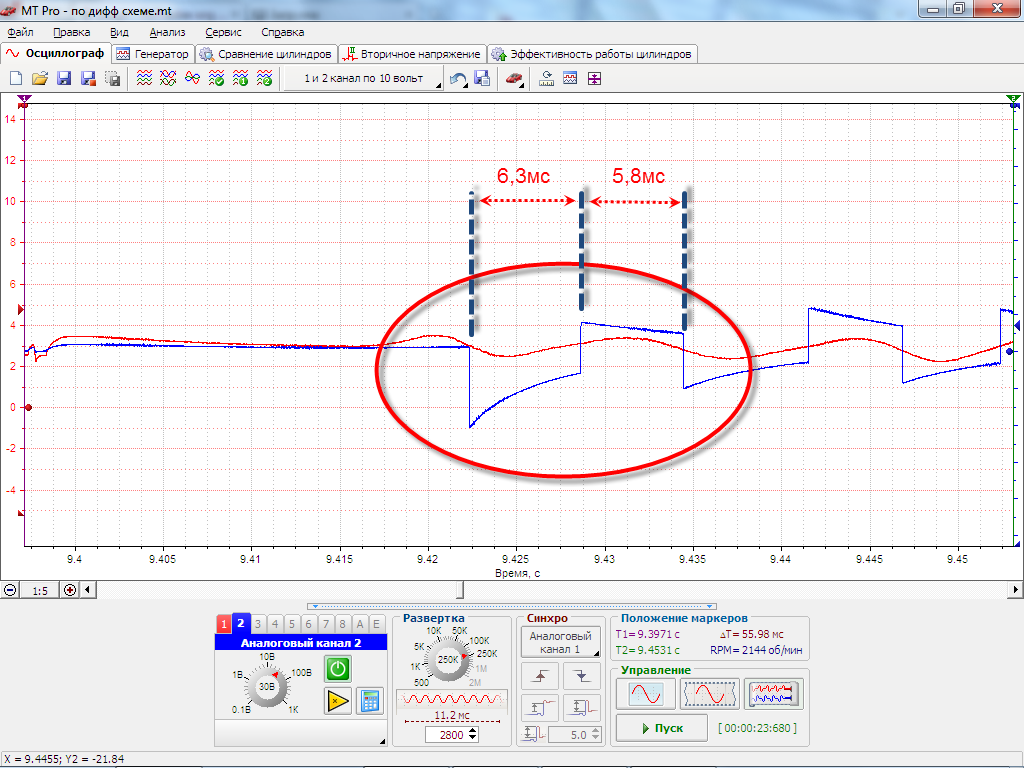

Ещё раз повторю,что тема больше касаеться Тойотовских моторов у которых ДПКВ и ДПРВ имеют общую точку подключения на массу!! На осцилках красный- входной сигнал с ДПКВ, синий -выход с вариатора на ЭБУ.

[ALECS]

Спасибо за информацию и проделанную работу!

[Admin]

Вторая схема,так сказать дифференциальная! Эта схема в подключении сложнее,так как нужно тянуть свою проводку к разъёму ДПКВ, но при таком подключении форма выходного сигнала соответствует действительности,на что указывает отсутствие всех тех багов описаных в первом посте!

Вобщем делаем выводы))

Удачи!!!

ранее у себя так же подключил варик. тянул три провода с ДПКВ и не каких проблем в работе.вот фото подкл.


[Admin]

Lovato_TLT, oleg71 , огромное спасибо за интереснейшую информацию!
Но что самое интересное - амплитуда сигнала одинакова что на схеме с общим проводом, что на дифференциальной... И ещё один вопрос - на чём может сказаться различие в форме синхрометки? Ведь, например, на машинах со шкивом 60-2, ВМТ находится на 20-м зубе после синхрометки и сделано это именно из тех соображений, что сигнал в области синхрометки может "гулять".

[Lovato_TLT]

И ещё один вопрос - на чём может сказаться различие в форме синхрометки?

Ок! Теперь для того чтобы было совсем понятно,придёться снять сигнал ДПКВ как его видит само ЭБУ и снять вид сигнала при заглушке и по двум выше приведёным схемам!!

[Admin]

Lovato_TLT, если такое реально, то это будет просто класс!!!

[Admin]

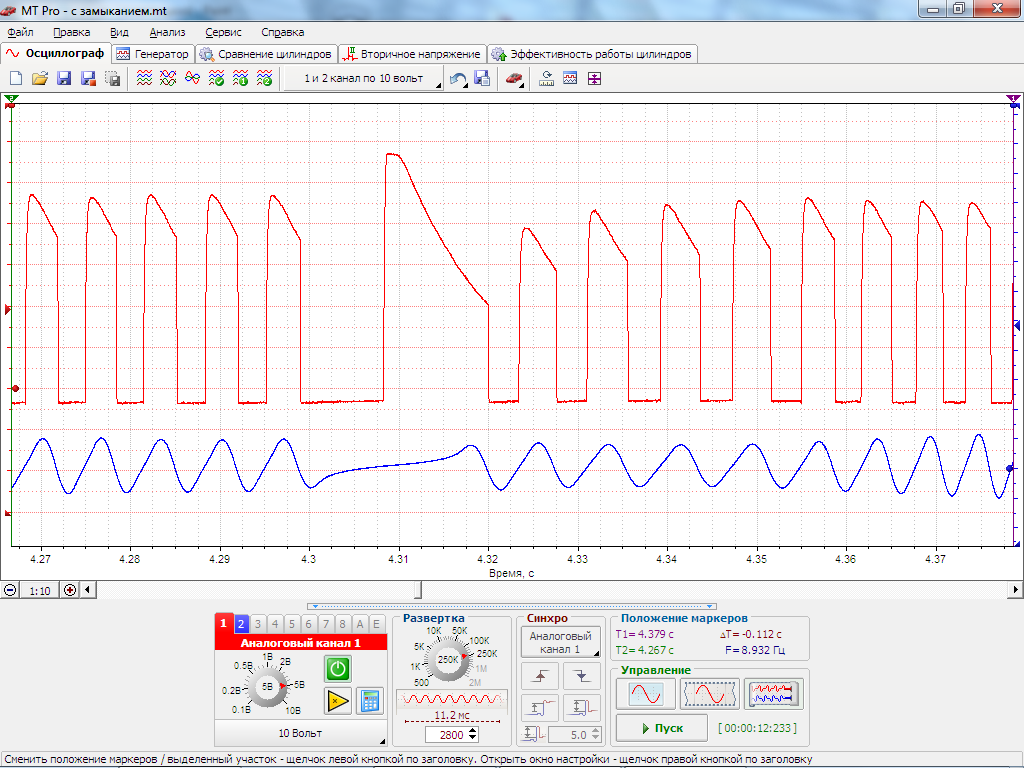

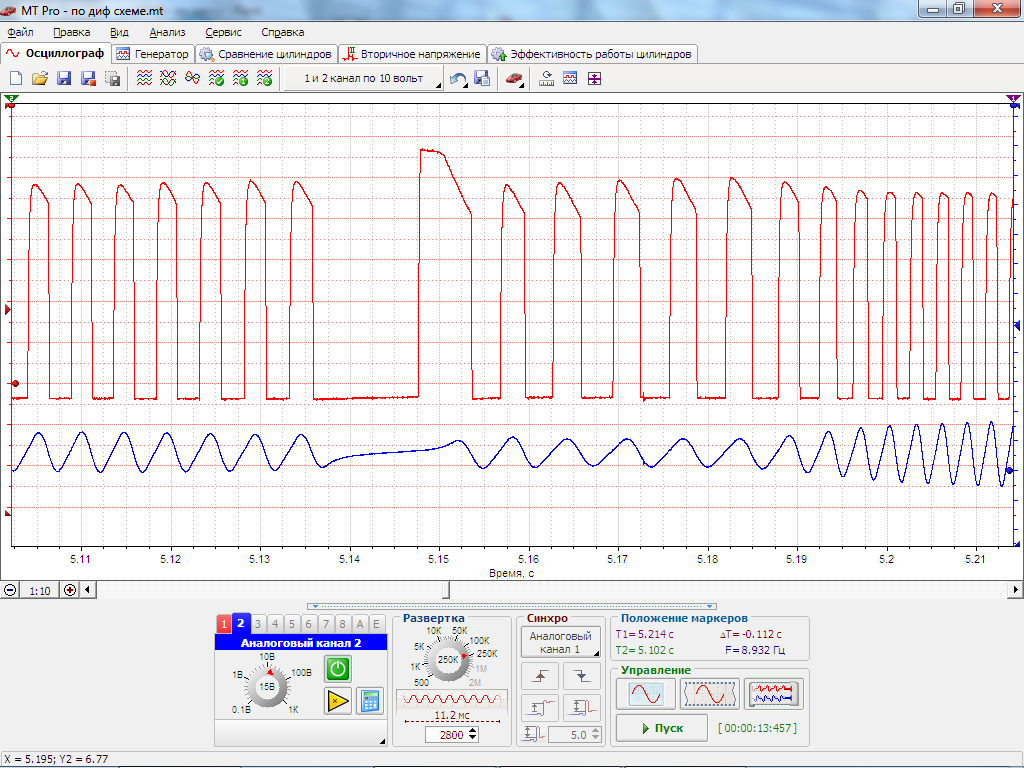

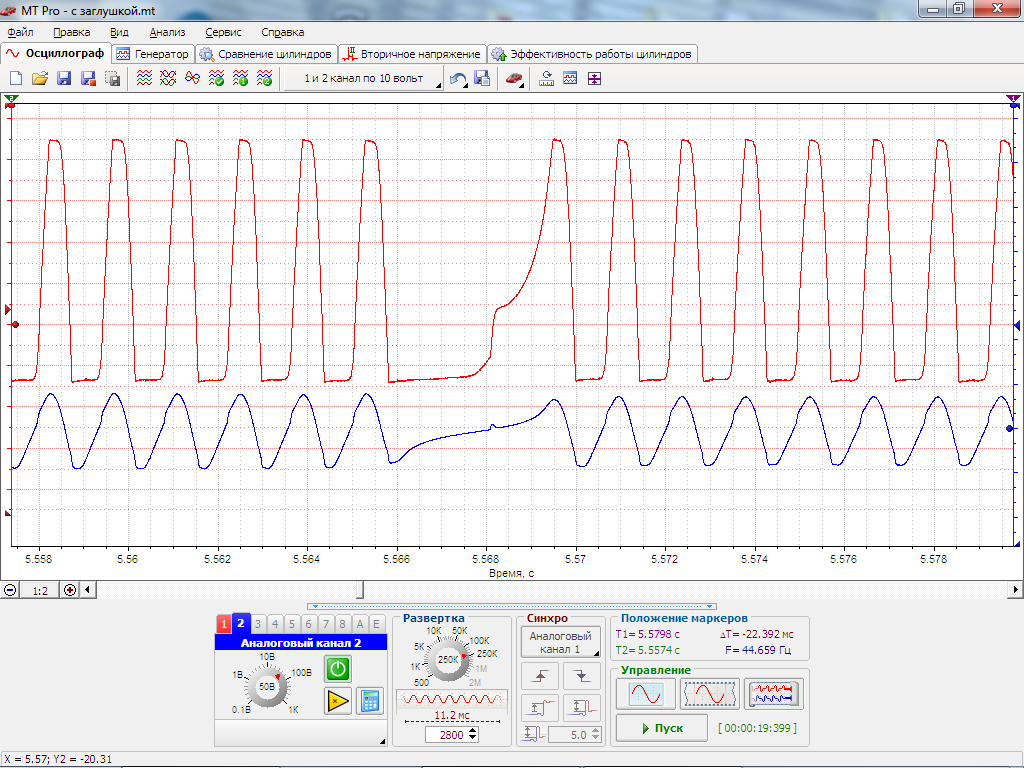

Не совсем просто оказалось вычислит ногу процессора ЭБУ на который приходит уже отфильтрованый сигнал ДПКВ,но мне вроде это удалось!!!))) Моё предположение о том что плохой пуск по схеме ДПКВ+ на массу,связан изза изменёной формы синхрометки подтверждаеться!! Получаеться что при подключении не по диферинциальной схеме,по сигналу с выхода вариатора бензиновому ЭБУ трудней вычеслить где находиться синхрометка,отсюда и траблы с запуском!! Кстате при наборе оборотов форма синхрометки почти одинакова при всех трёх вариантах записи сигнала ДПКВ на ножке процессора,разница только в начале раскрутки коленвала!!

[Admin]

Lovato_TLT, огромнейшее спасибо за очередную ценнейшую информацию!
Т.е., что получается - качество запуска зависит от двух критериев - метода подключения вариатора и алгоритма детектирования синхрометки в бензиновом блоке управления (а он теоретически, да я думаю и практически, может быть различен). Если алгоритму детектрования не важна скважность сигнала синхрометки, а важна только суммарная длительность двух полупериодов, то запуск будет происходить так же, как и по обычной схеме, а если важна, то запуск будет затруднён.
