Снятие сигналов ДПКВ с помощью ПК для написания прошивки

[Sergey13]

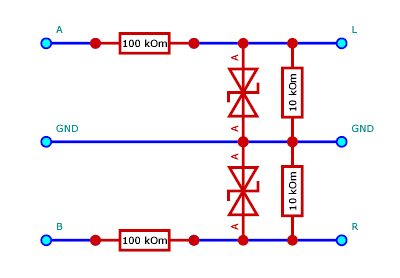

А такой провод подойдет для одноключевого/одноканального варианта? Второе фото
Кабель КСПЭВ 1х2х0,80 мм ГОСТ экранированный 100251 Dн=5,3 мм, Р=0,022 кг/м (Паритет Подольск)
https://www.electrompo.ru/catalog/raspr ... t_ekranir/

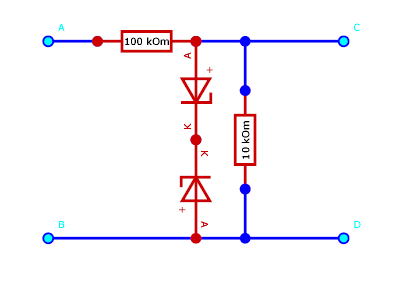

А для двухлючевого/двухканального нужен трехжильный провод? Первое фото
Кабель КПСВЭВ 2х2х0,5 кв.мм ГОСТ экранированный
https://www.electro-mpo.ru/catalog/prov ... kranirova/

[Admin]

Sergey13, да - эти схемы должны работать, но 100К это достаточно большое сопротивление. Если входное сопротивление звуковой платы не столь велико, может потребоваться его уменьшить.

[Sergey13]

Admin, если с ДПКВ идёт всего 2 провода, схему для второго канала собирать не нужно, правильно я понимаю?

[Admin]

Да, можно не собирать.

[faniska]

Всех С Новым Годом!
Вот и у меня появилось время для снятия сигнала ДПКВ. Снимал на ноутбук, через микрофонный вход. На ноутбуке Винд 7. Там все немного по другому. Отключал все усилители, громкость записи 3% по другому слишком сильный сигнал. Записывал через прогу Sound Forge PRo11. Там есть функция записи с настройками и виден сразу процесс записи и сама осциллограмма.

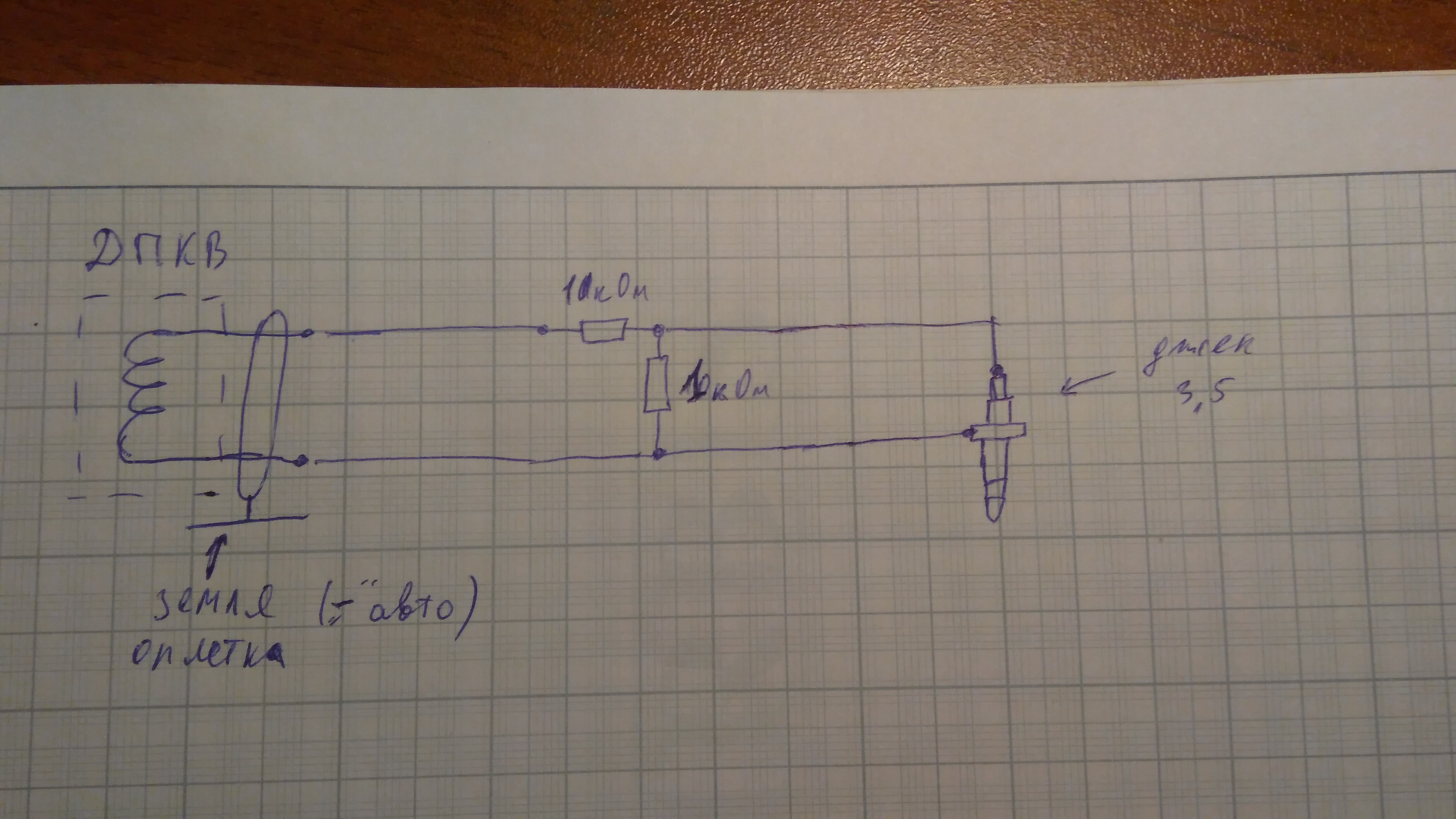

Схема подключения


схема подключения
Записывал только холостой ход с отсечкой (в движении не получается записать из-за слабых батарей на ноутбуке).
https://cloud.mail.ru/public/75gr/nLZDKKdny
https://cloud.mail.ru/public/FZ7J/mK5trbp7Z
Скрины прилагаю

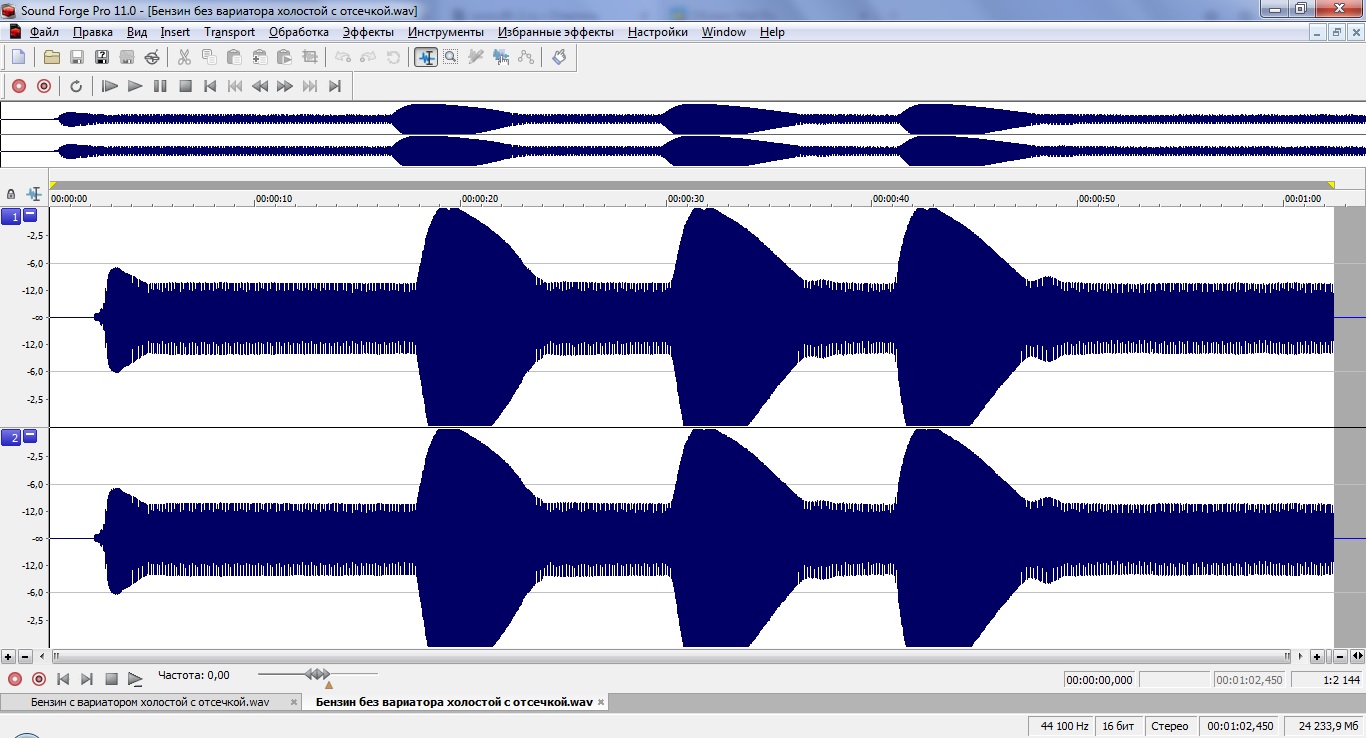

Без вариатора с отсечкой1.jpg (248.15 KIB) Просмотров: 76117

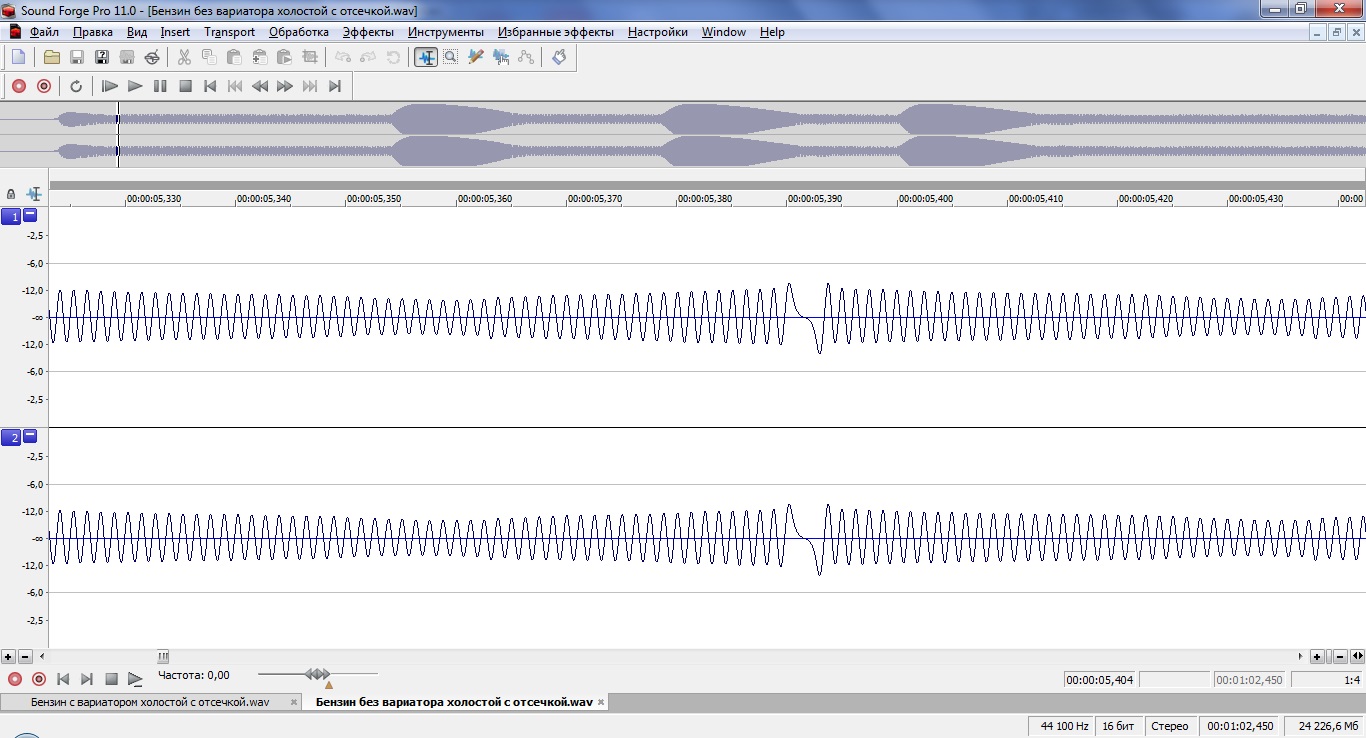

Без вариатора обычный режим.jpg (270.09 KIB) Просмотров: 76117

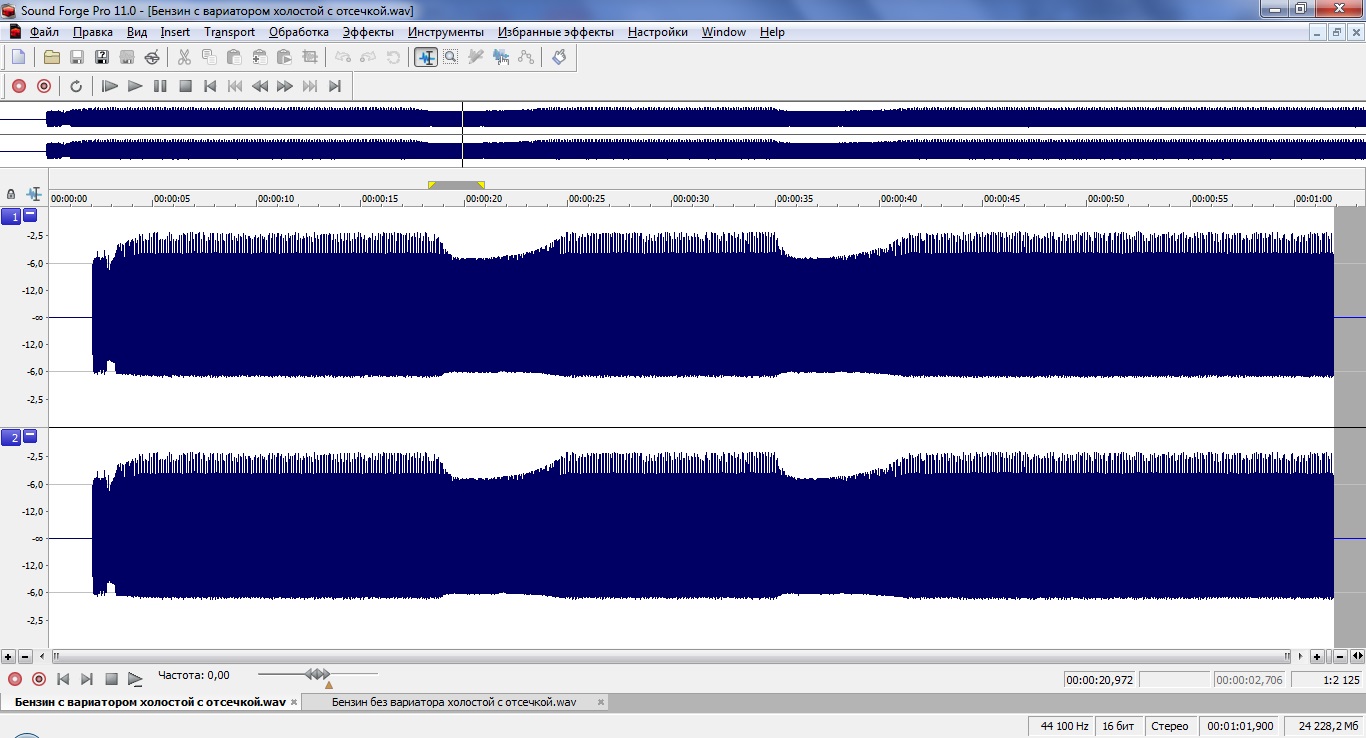

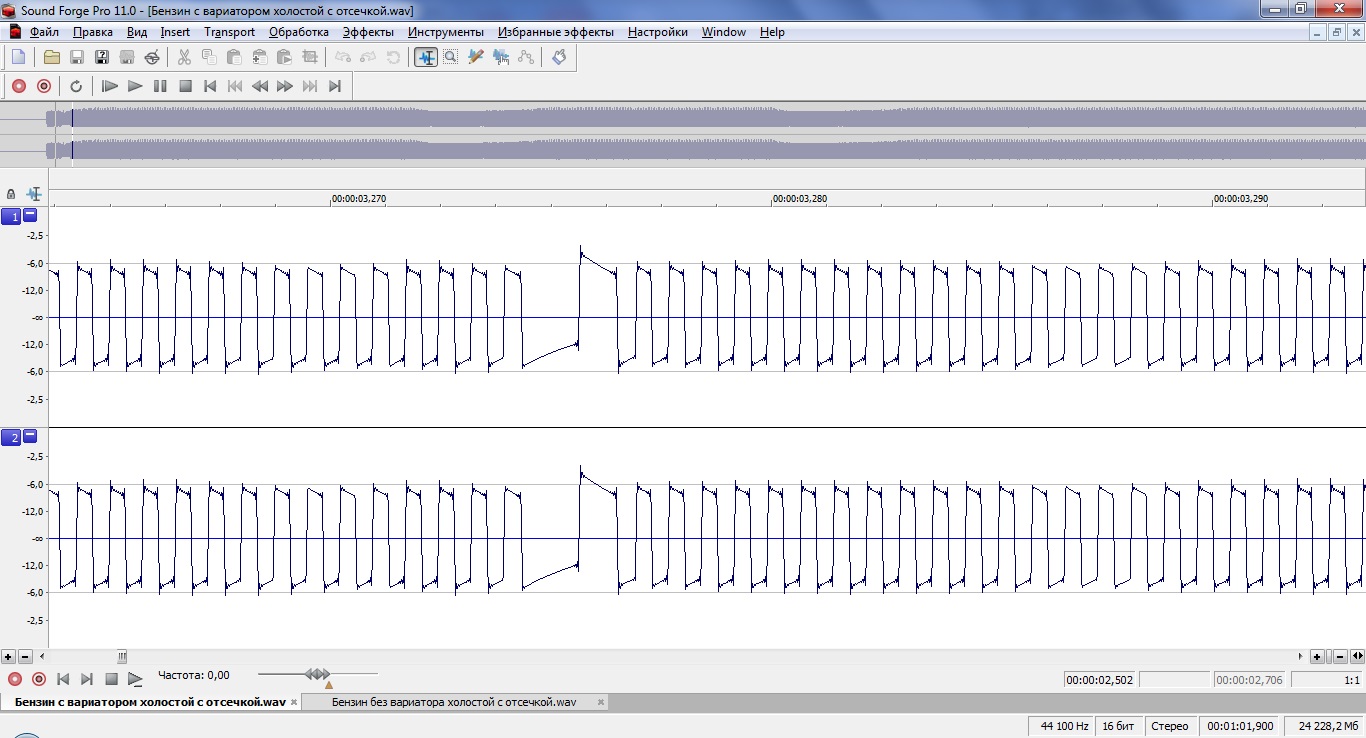

С вариатором с отсечкой.jpg (237.77 KIB) Просмотров: 76117

С вариатором обычный режим.jpg (256.04 KIB) Просмотров: 76117

Машина Chevrolet Rezzo
