Установка вариатора на москвич2141 с мотором Рено(F3R)

Такие системы управления двигателем установлены на многие зарубежные и отечественные автомобили, такие как ВАЗ, ГАЗ, УАЗ, Соболь, ГАЗЕЛЬ. В этой теме отчитываемся об установках на различные марки машин и экспериментах с настройками и подключением. Технические вопросы задаём в ветке форума "Вопросы разработчику".

Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Валерий » 12 апр 2010, 22:29

Наконец получил я вариатор, и сразу после получения решил его установить. Заранее подготовился для его установки -- были найдены разъемы для подключения к дпкв. датчик положения коленвала находится сзади двигателя, подлезть к нему труда не составляет, так как у нас есть штатные разъемы для подключение вариатора в разрыв ДПКВ

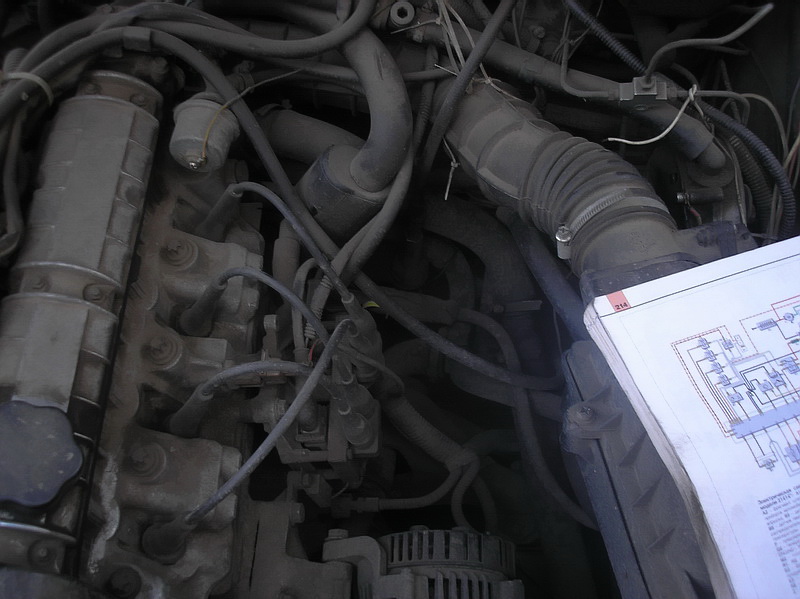

общий вид моторного отсека

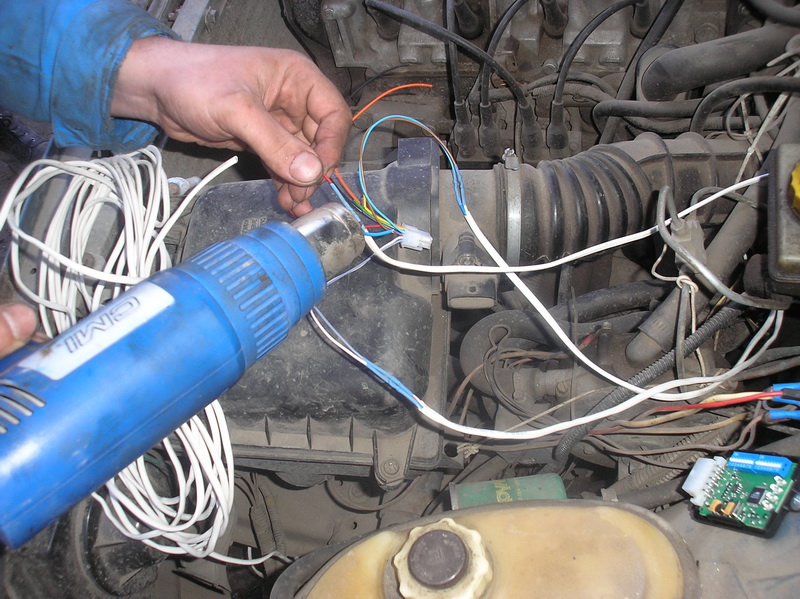

то большого труда собрать косу не составляло

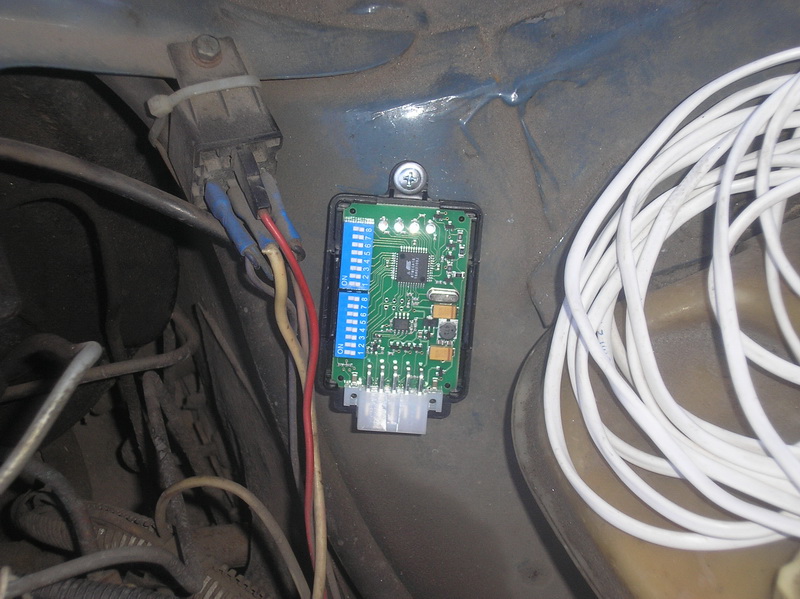

сам вариатор был установлен на левый брызговик,
, последние штрихи к установке,
и всё было установлено :ya_hoo_oo: берем руководство по настройке, проверили правильность подключения, сразу не нашел + и - на дпкв, но чутье подсказало как подключить, в результате все получилось. пытаемся завести---- машина заводится, но хх плавает, берем руководство и читаем дальше)))) вроде разобрались, все заработало, пробный выезд. под нагрузкой не захотела ехать, менять углы опережения, ничего не помогло, уже ночь на дворе, а я всё эксперименты ставлю, рассстроился что ничего не получилось, и поехал домой. на следующий день, забил на основную работу)))( занимаюсь ремонтом машин) всё таки решил довести дело до конца, оказалось что один микровыключатель забыл включить---- и вот оно свершилось--- машина поехала, на низах стала копать асфальт, на скорости 30км/ч включаю 3передачу, газ в пол и машина летит, радости нет предела!!! на низах машина поехала. но тут радость быстро прошла, стала срабатывать отсечка по оборотам на 4200-4500 тыщ, но я в целом доволен, завтра проведу операцию небольшую, может она поможет убрать отсечку, и будем дальше ставить эксперименты. но в любом случае большой плюс есть в вариаторе. по расходу не скажу, его не замерял. Продолжение следует........
Вложения
Валерий

Сообщений: 213
Зарегистрирован: 06 мар 2010, 21:52
Откуда: Нижний Новгород
Благодарил (а): 4 раз.
Поблагодарили: 43 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Admin » 12 апр 2010, 22:38

У меня такой вопрос - а где удалось достать разъёмы для ДПКВ? Какое у них наименование?
Аватар пользователя
Admin
Администратор

Сообщений: 5627
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2358 раз.
Поблагодарили: 652 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Валерий » 12 апр 2010, 22:51

был датчик неисправный, а второй с проводки родной,старых проводок и датчиков полно, хорошо что не выкидывал всё. ремонтом же москвичей занимаюсь)))) и всех остальных машин. если завтра всё удачно пройдет--- закажу вариаторы, огромное Вам спасибо.
Валерий

Сообщений: 213
Зарегистрирован: 06 мар 2010, 21:52
Откуда: Нижний Новгород
Благодарил (а): 4 раз.
Поблагодарили: 43 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Admin » 12 апр 2010, 22:54

Валерий писал(а):если завтра всё удачно пройдет...

А куда оно денется! :-) :-) :-)
Причина-то ясна! :-):
Аватар пользователя
Admin
Администратор

Сообщений: 5627
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2358 раз.
Поблагодарили: 652 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Валерий » 13 апр 2010, 14:25

причина оказывается не ясна, послевыпайки конденсатора-- проблема не исчезла, осталась и появилась другая--- пошли хлопки, в результате разорвало корпус воздушного на куски, на этом на сегодня эксперименты закончились, пойду паять конденсатор на место.
Продолжение следует............
Валерий

Сообщений: 213
Зарегистрирован: 06 мар 2010, 21:52
Откуда: Нижний Новгород
Благодарил (а): 4 раз.
Поблагодарили: 43 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Admin » 13 апр 2010, 16:55

Валерий писал(а):причина оказывается не ясна, послевыпайки конденсатора-- проблема не исчезла

Значит - причина в помехах, наводимых неисправной системой зажигания. Конденсатор эти помехи гасит, поэтому если в системе зажигания всё хорошо, после его выпайки ничего не должно было измениться! А вот если неисправен высоковольтный провод или катушка - тогда проблемы усугубятся. Пространственное перемещение вариатора в пределах подкапотного пространства позволяет по индикатору "синхронизация" более точно локализовать проблему.
Валерий писал(а):пошли хлопки, в результате разорвало корпус воздушного на куски

Ни хрена себе! :sh_ok: Надо было сразу двигатель глушить при первом появлении нестабильности работы! Какой смысл был гонять его до тех пор, пока не разорвёт воздухан?
Аватар пользователя
Admin
Администратор

Сообщений: 5627
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2358 раз.
Поблагодарили: 652 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Валерий » 13 апр 2010, 17:23

хлопки хлопками, почему отсечка срабатывает: на первой передаче на 3600, на остальных на 4200-4500
Валерий

Сообщений: 213
Зарегистрирован: 06 мар 2010, 21:52
Откуда: Нижний Новгород
Благодарил (а): 4 раз.
Поблагодарили: 43 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Admin » 13 апр 2010, 17:40

Валерий писал(а):хлопки хлопками, почему отсечка срабатывает: на первой передаче на 3600, на остальных на 4200-4500

Эта отсечка вызвана помехой, наводимой неисправной системой зажигания автомобиля. Судя по всему, помехоподавительный конденсатор давил эту помеху на низах, а на высоких оборотах её уровень возрастал до такой степени, что подавить её уже не удавалось. Если у Вас есть мотортестер, снимите показания напряжений на свечах зажигания - проблема сразу станет ясна.
Аватар пользователя
Admin
Администратор

Сообщений: 5627
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2358 раз.
Поблагодарили: 652 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Валерий » 14 апр 2010, 10:02

утром сегодня заменил катушки зажигания, вв провода--- чудо не произшло, всё осталось как раньше, мотор тестер есть, но он очень мало показывает параметров, мозги у москвича хитрые)))) с другом подумали и решили--- вариатор просто не успевает за резкими оборотами двигателя под нагрузкой.
Валерий

Сообщений: 213
Зарегистрирован: 06 мар 2010, 21:52
Откуда: Нижний Новгород
Благодарил (а): 4 раз.
Поблагодарили: 43 раз.

Re: Установка вариатора на москвич2141 с мотором Рено(F3R)

Сообщение Валерий » 14 апр 2010, 15:42

впаял на место конденсатор, вариатор на место и пробный заезд---- если медленно разгоняться на первой передачи--- отсечка по оборотам 4300, быстро---3300-3400, на других передачах без изменений.
Валерий

Сообщений: 213
Зарегистрирован: 06 мар 2010, 21:52
Откуда: Нижний Новгород
Благодарил (а): 4 раз.
Поблагодарили: 43 раз.
