Вариатор на Corolla Runx 1NZ-FE

Такие системы управления двигателем установлены на многие зарубежные и отечественные автомобили, такие как ВАЗ, ГАЗ, УАЗ, Соболь, ГАЗЕЛЬ. В этой теме отчитываемся об установках на различные марки машин и экспериментах с настройками и подключением. Технические вопросы задаём в ветке форума "Вопросы разработчику".

Вариатор на Corolla Runx 1NZ-FE

Сообщение АлександрИрк » 21 ноя 2012, 08:12

Добрый день, Уважаемые специалисты.
Планирую установить вариатор на свою машину (двигатель 1NZ-FE, ГБО Ловато 4-е).
Вариатор уже в дороге, пока хочу прокинуть проводку. Для этого приобретен оригинальный разъем на разборке




Т.е. родные провода резать не буду, просто вставлю в ДПКВ новую проводку.
Вот и сразу вопрос - экран провода не подключен к разъему, а начинается в 5 см выше :sh_ok: Как в этом случае подключать экран?
Спасибо!
АлександрИрк

Сообщений: 32
Зарегистрирован: 21 ноя 2012, 07:49
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение Amstron » 21 ноя 2012, 09:06

подключите минус на экран нового переходника.
Указатель уровня газа + бензина с точностью до литра на любой автомобиль! Нажмите на крестик в левом верхнем углу этой надписи и узнаете как можно приобрести вариатор.
Заказать вариатор 60-2.ru можно здесь
Авиа пересылка по РФ 250 р. есть в наличии
Указатель уровня газа + бензина DINGO цена - 2000 р. [/size][/color][/b]
Аватар пользователя
Amstron

Сообщений: 1013
Зарегистрирован: 31 авг 2010, 10:21
Откуда: дилер из Новосибирска
Благодарил (а): 334 раз.
Поблагодарили: 220 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение АлександрИрк » 21 ноя 2012, 09:31

Извиняюсь, я далек от электрики и электроники. Можно "на пальцах"? какой минус?
АлександрИрк

Сообщений: 32
Зарегистрирован: 21 ноя 2012, 07:49
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение pyfid » 21 ноя 2012, 10:26

"минус" - это провод, соединенный с "массой".
Когда будете подключать вариатор, на жгуте вариатора черный провод Вы подклЮчите к "массе". Один конец экрана подключИте туда же, второй подключать не надо.
pyfid

Сообщений: 304
Зарегистрирован: 17 май 2010, 21:07
Откуда: Электросталь
Благодарил (а): 95 раз.
Поблагодарили: 123 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение АлександрИрк » 21 ноя 2012, 13:20

Понял. Спасибо.
По результатам напишу отчет
АлександрИрк

Сообщений: 32
Зарегистрирован: 21 ноя 2012, 07:49
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение АлександрИрк » 22 ноя 2012, 13:42

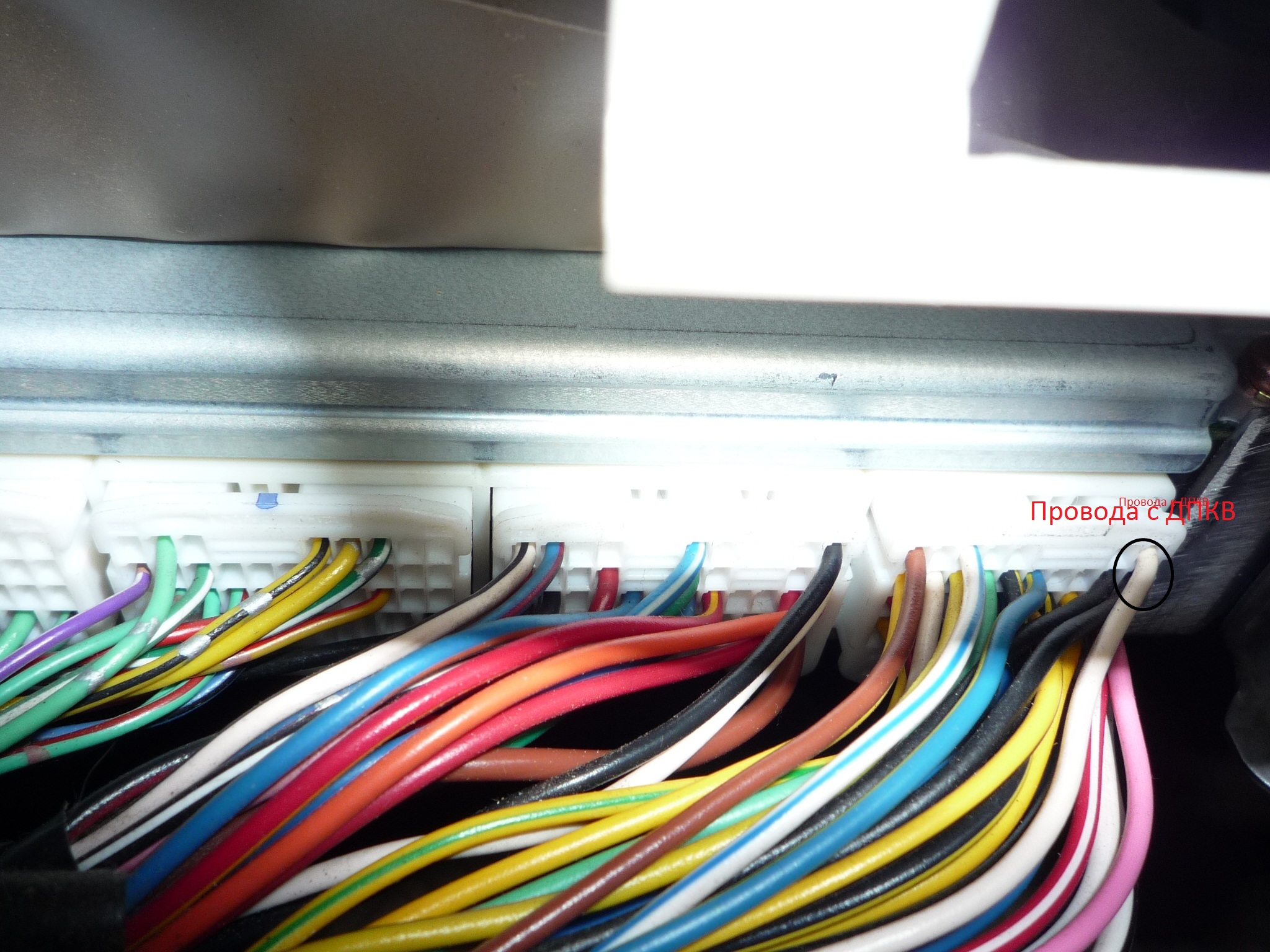

Товарищи, кто-нибудь сталкивался с таким ЭБУ? у кого есть распиновка разъемов? Нигде не могу найти!!


Если вытаскиваешь крайний правый разъем- не заводится (приборка горит и стартер крутят).
Если вытаскиваешь второй справа - заводится, но горит Чек.
Значит, ДПКВ на крайнем правом?

И еще гляньте, пожалуйста, где тут может быть питание от ключа зажигания..


Заранее огромное спасибо!
АлександрИрк

Сообщений: 32
Зарегистрирован: 21 ноя 2012, 07:49
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение АлександрИрк » 27 ноя 2012, 08:56

Все, поставил.

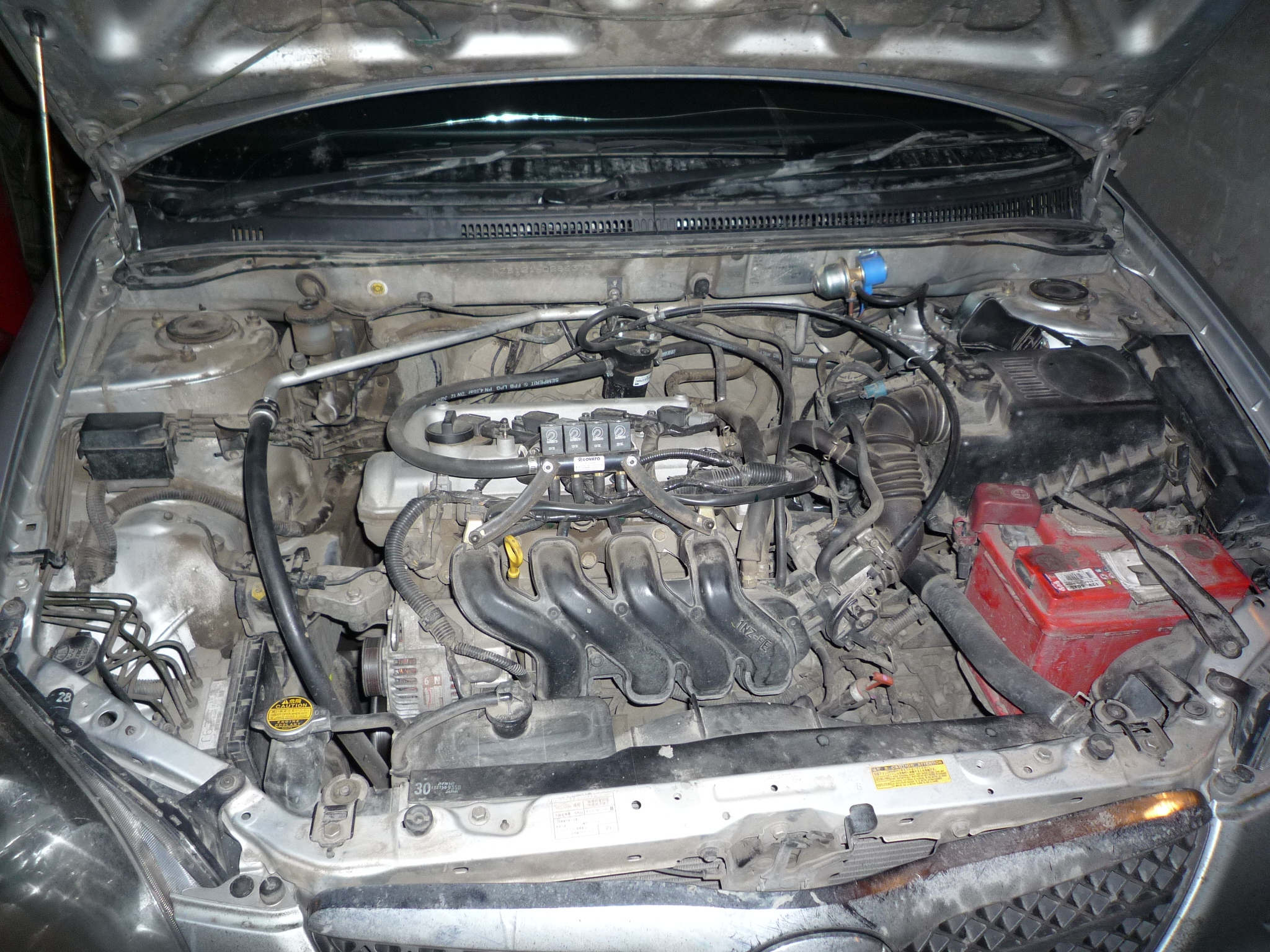

Вот сам двиг, принципиально его не мою...

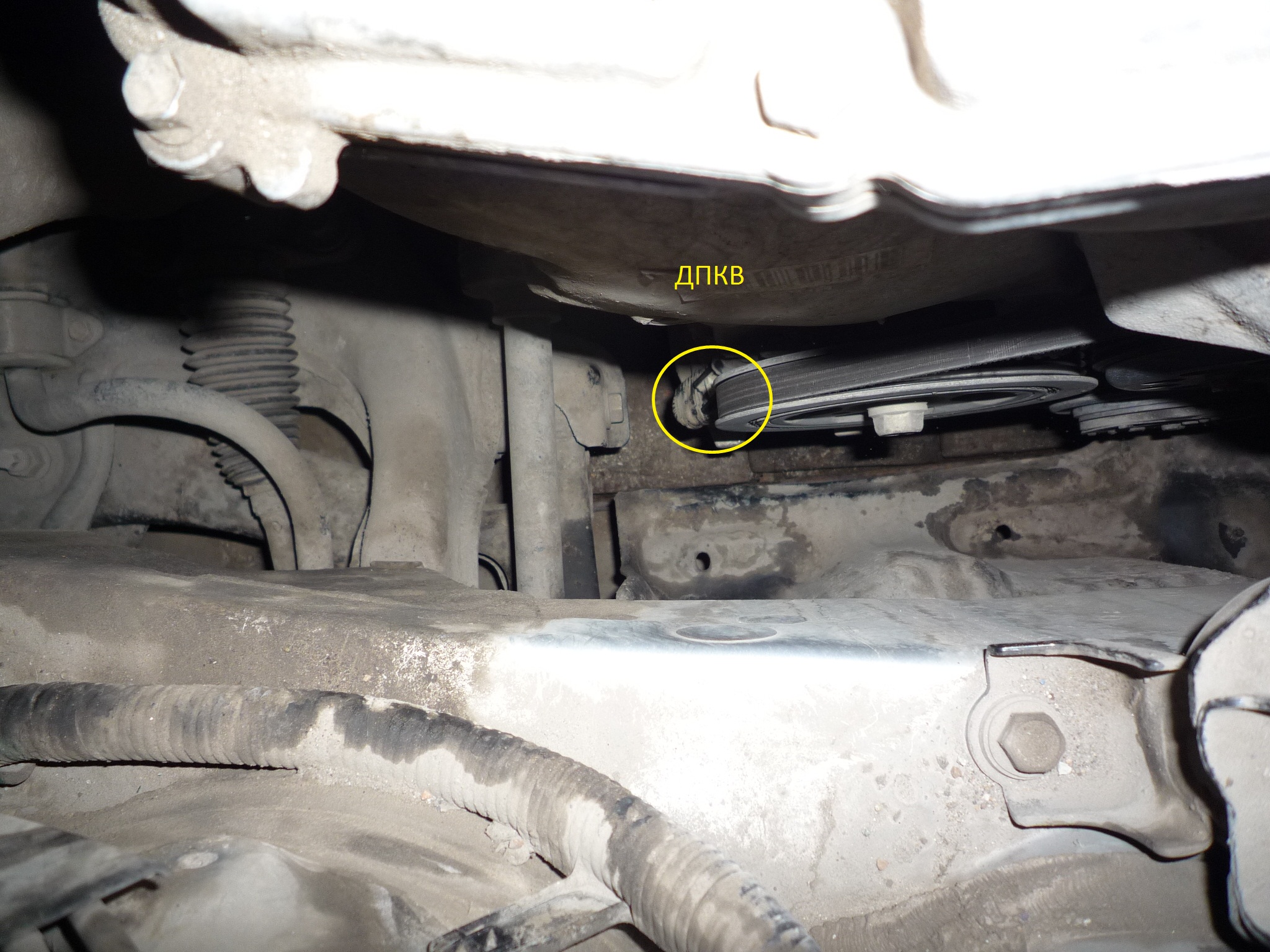

ДПКВ слева снизу.
Небольшой отчетик для тех кто в электрике ничего не варит:
1. нужна какая-нибудь хрень для прозвонки, я купил что-то в магазине за 250 руб, там же мне продавец показал, как пользоваться этой страшной вещью. Соединяешь концы провода, если звенит - целый, если не звенит - разрыв (или батарейка села!).

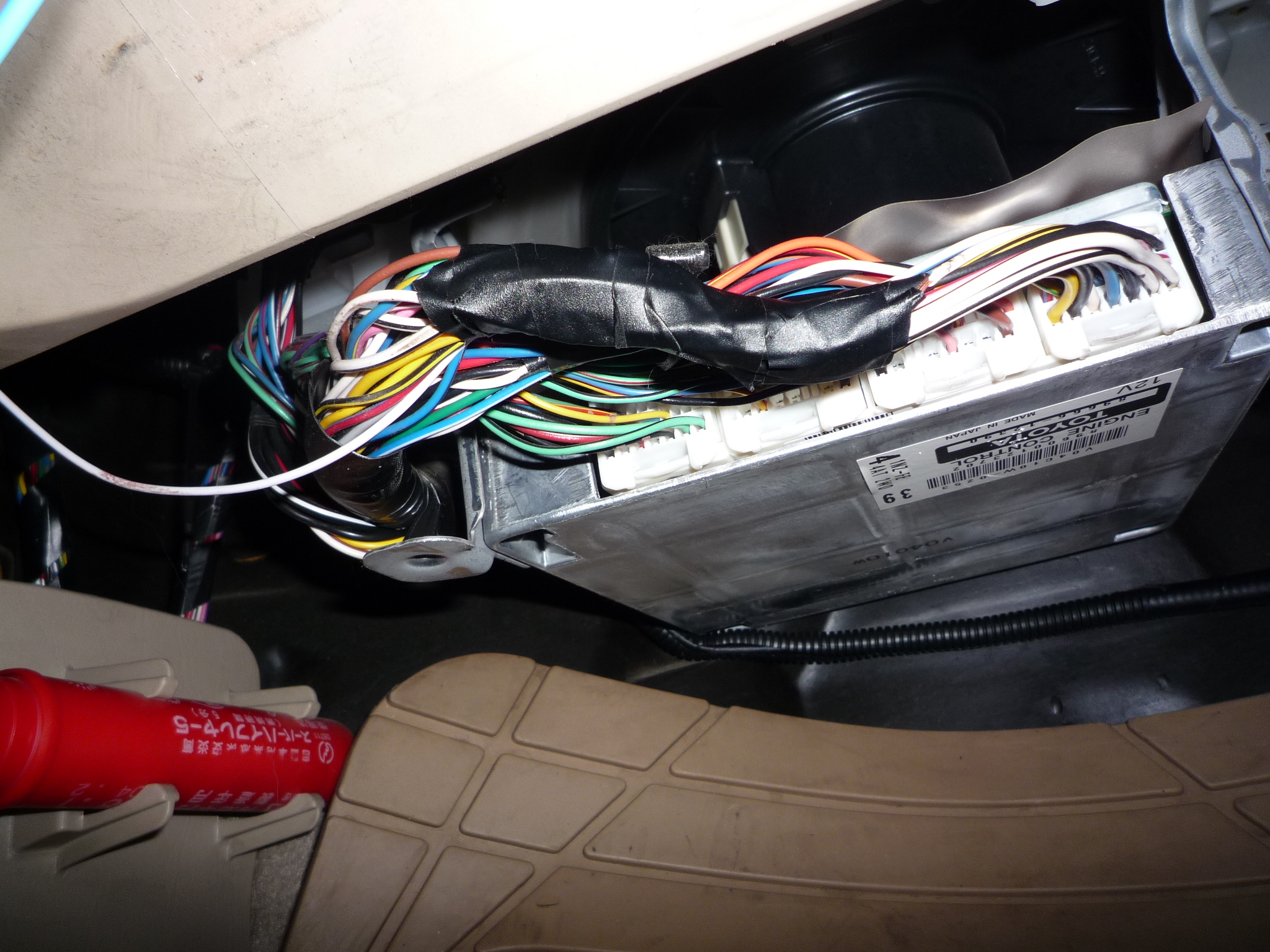

Задача - найти провода с ДПКВ на ЭБУ. Вынимаем разъем с ДПКВ,

суем один конец хрени (описаной выше) в левый контакт разъема, вторым концом тычемся во все контакты разъемов с ЭБУ. Потом также правый с ДПККВ.

Белый и черный звонятся - получилось!!!!!
2. Задача: узнать кто NE- а кто + ....звоним найденные контакты с ЭБУ на массу, белый звонится, его трогать не будем, теперь нам интересен только черный.
Т.Е. из штатной проводки будет разрезан всего один провод NE+ возле ЭБУ, все остальные на месте, в любой момент можно будет отключить новую проводку практически без следов вмешательства в систему.

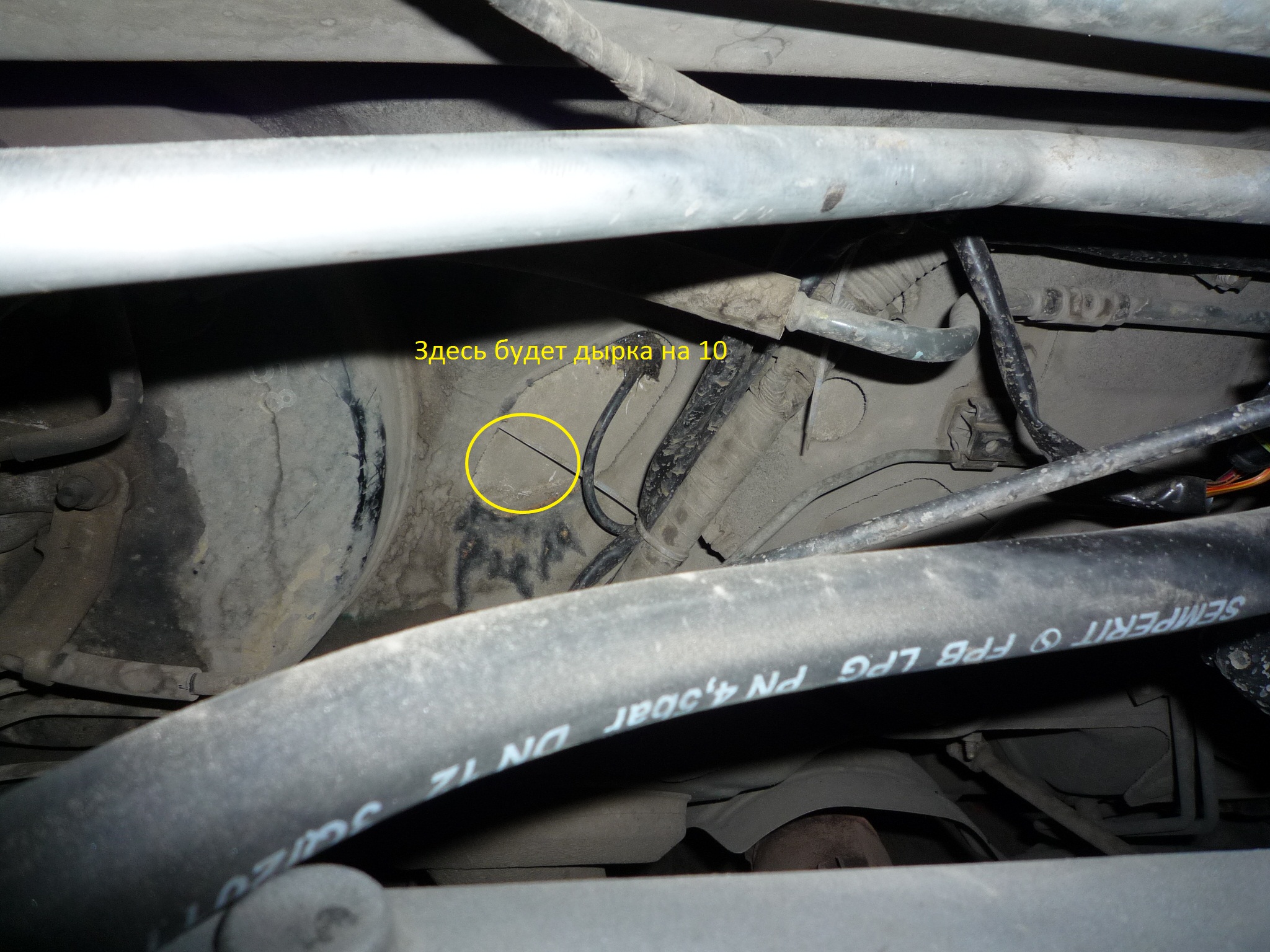

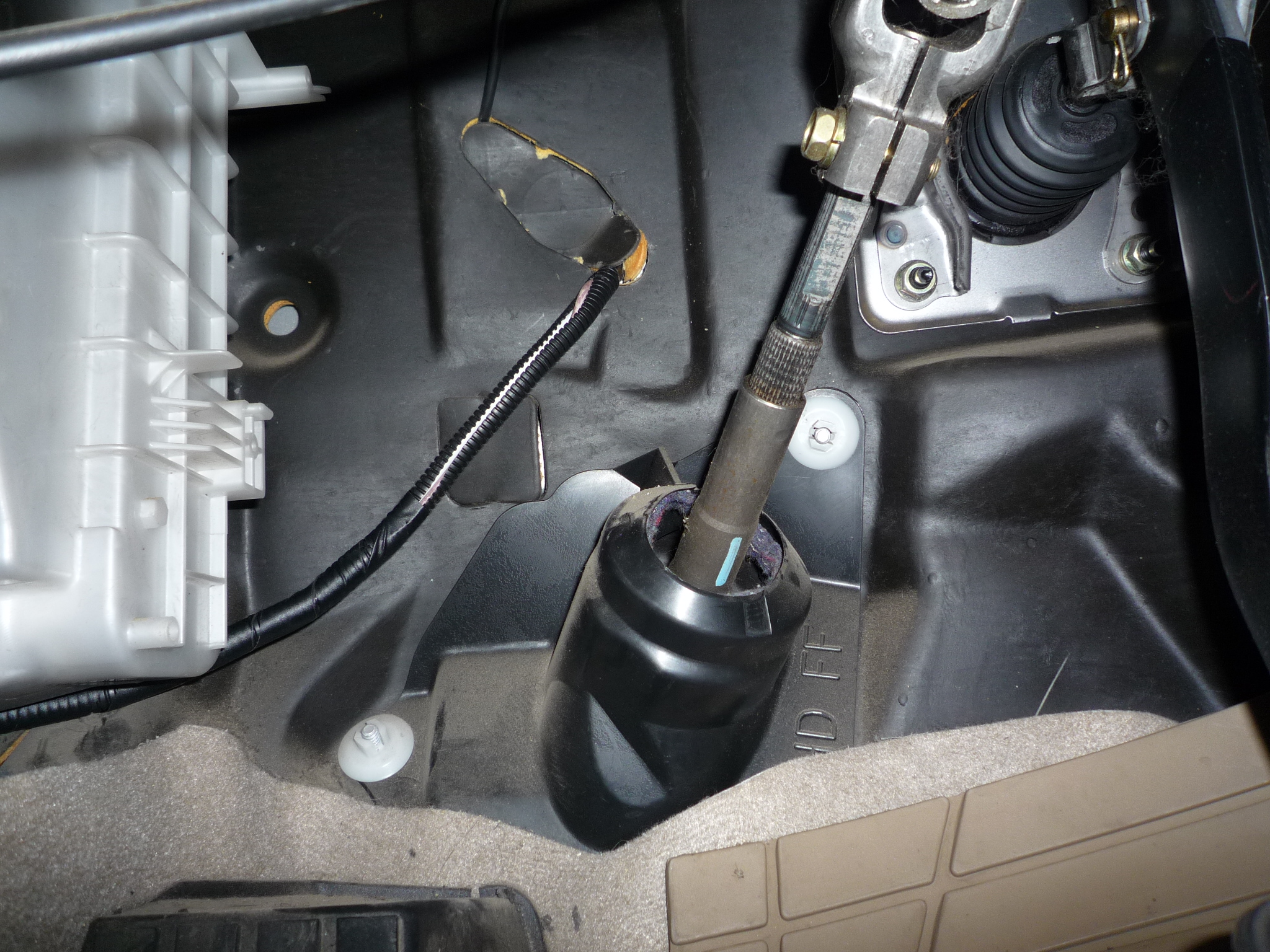

3. Задача: вывести проводку из-под капота в салон. Т.к. в стандартные места не лезло, пришлось сверлить отверстие

Можно ли просверлить кузов сверлом по дереву??? Или фигачить 2 км пешком в магазин за сверлом? Можно, только долго и дыму много....

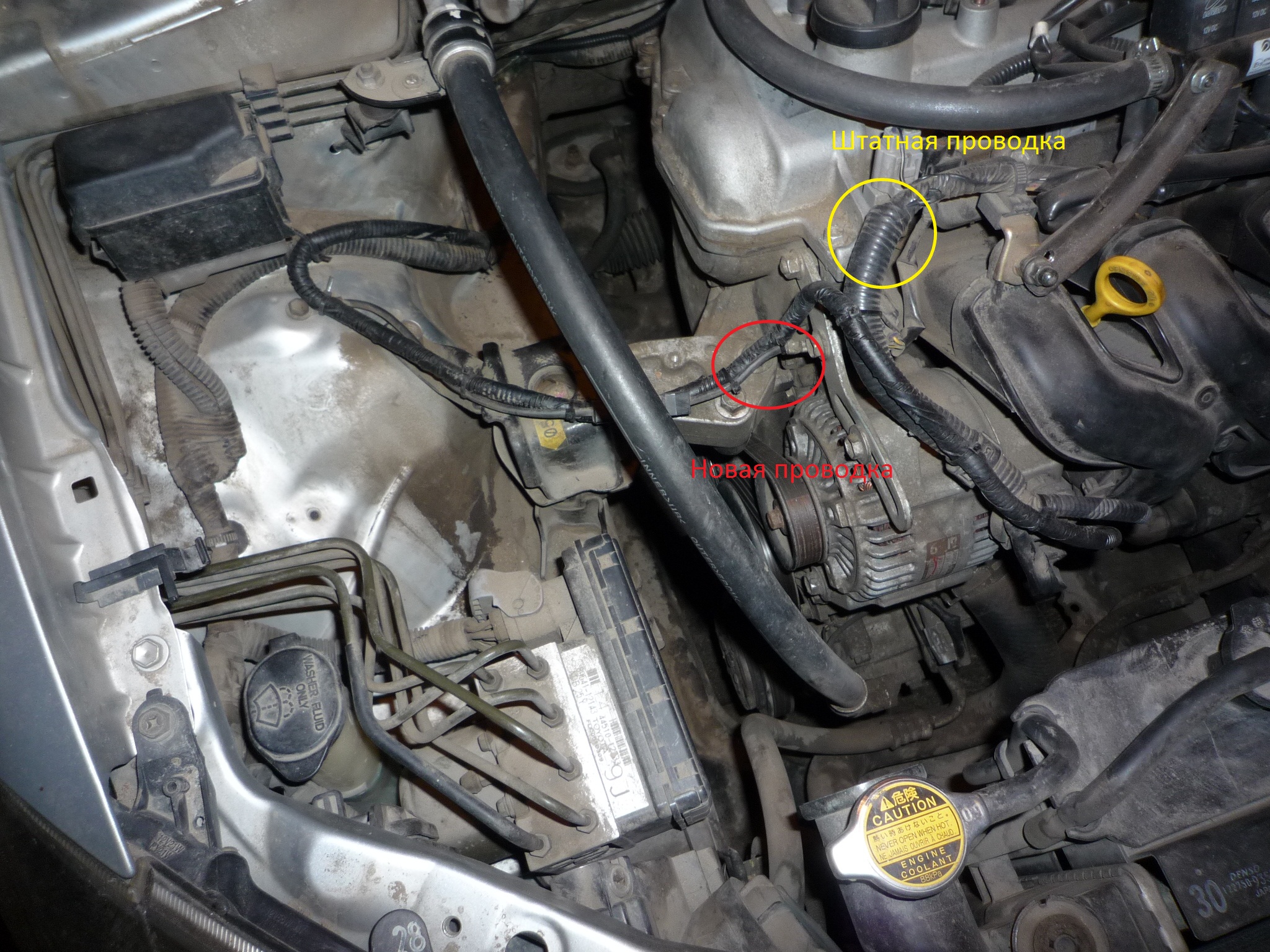

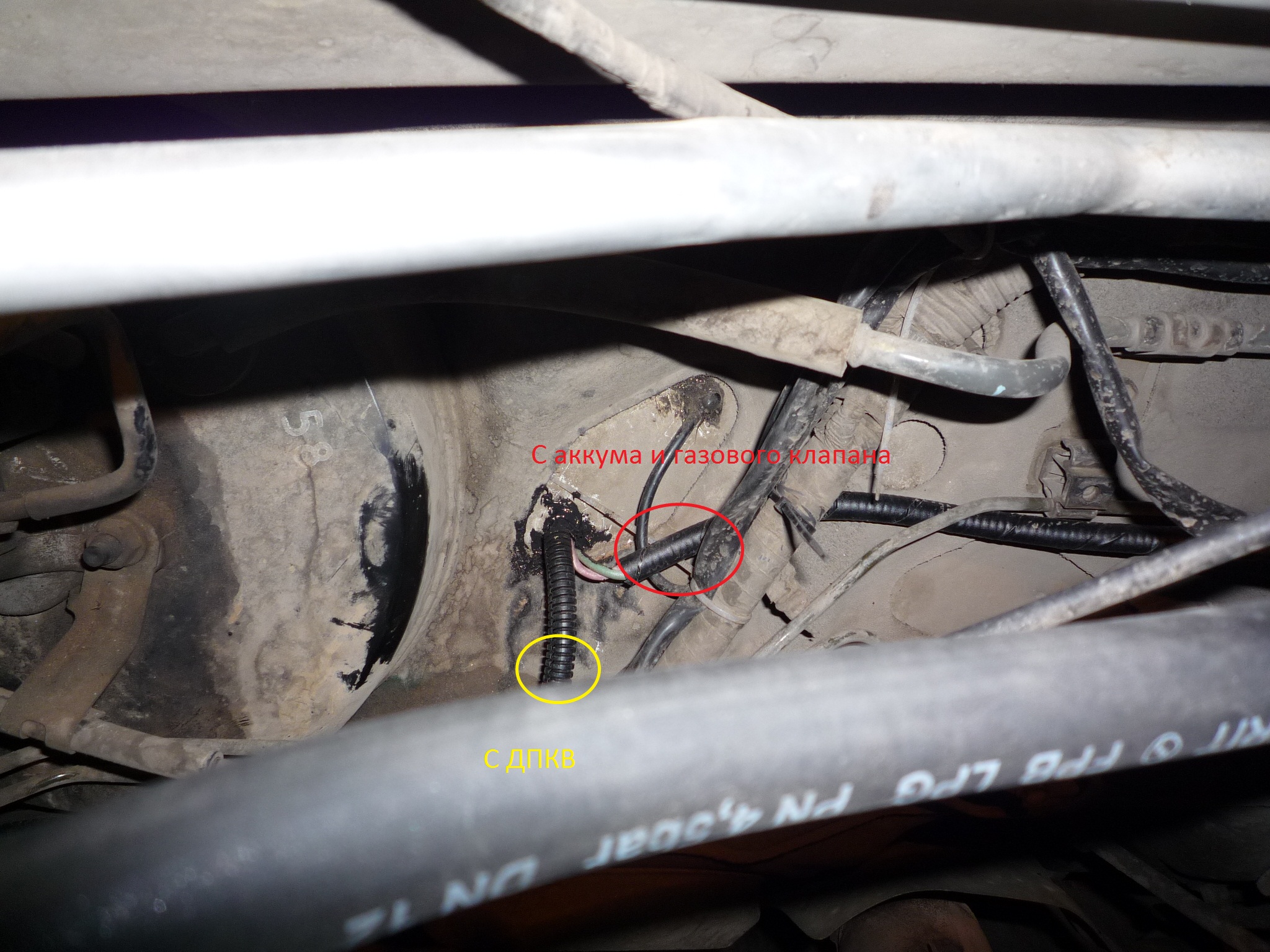

Берем новый провод с разъемом ДПКВ, подключаем к датчику и прокладываем проводку параллельно старой очень аккуратно, ибо она проходит за шкивами коленвала, компрессора и генератора.

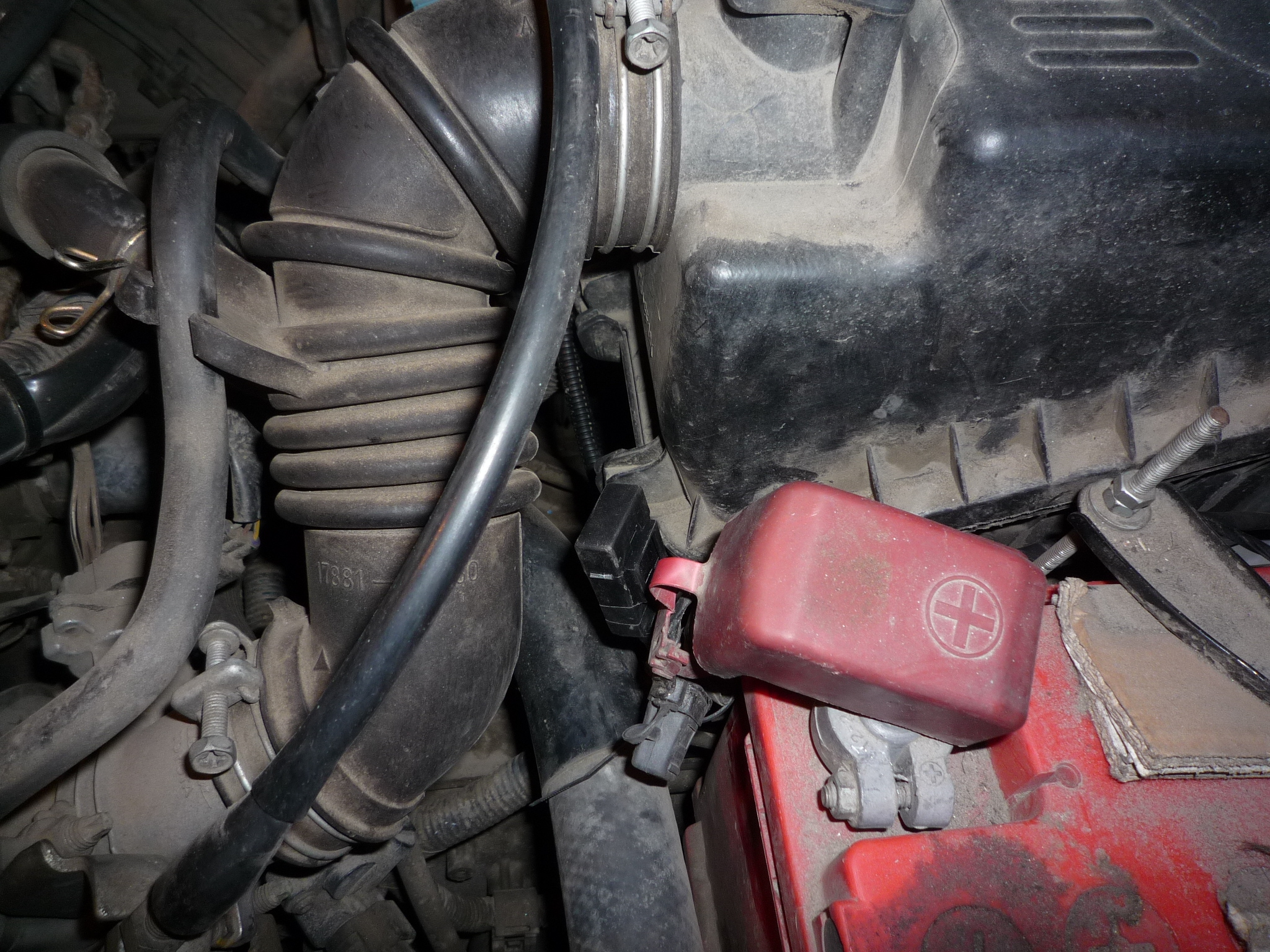

Над генератором новую проводку я пустил влево, чтобы не проходил около катушек и прочего, хотя кабель и экранированный.
Затем выводи питание с аккумулятора через предохранитель (самый маленький что нашел 5А), и + с газового клапана.

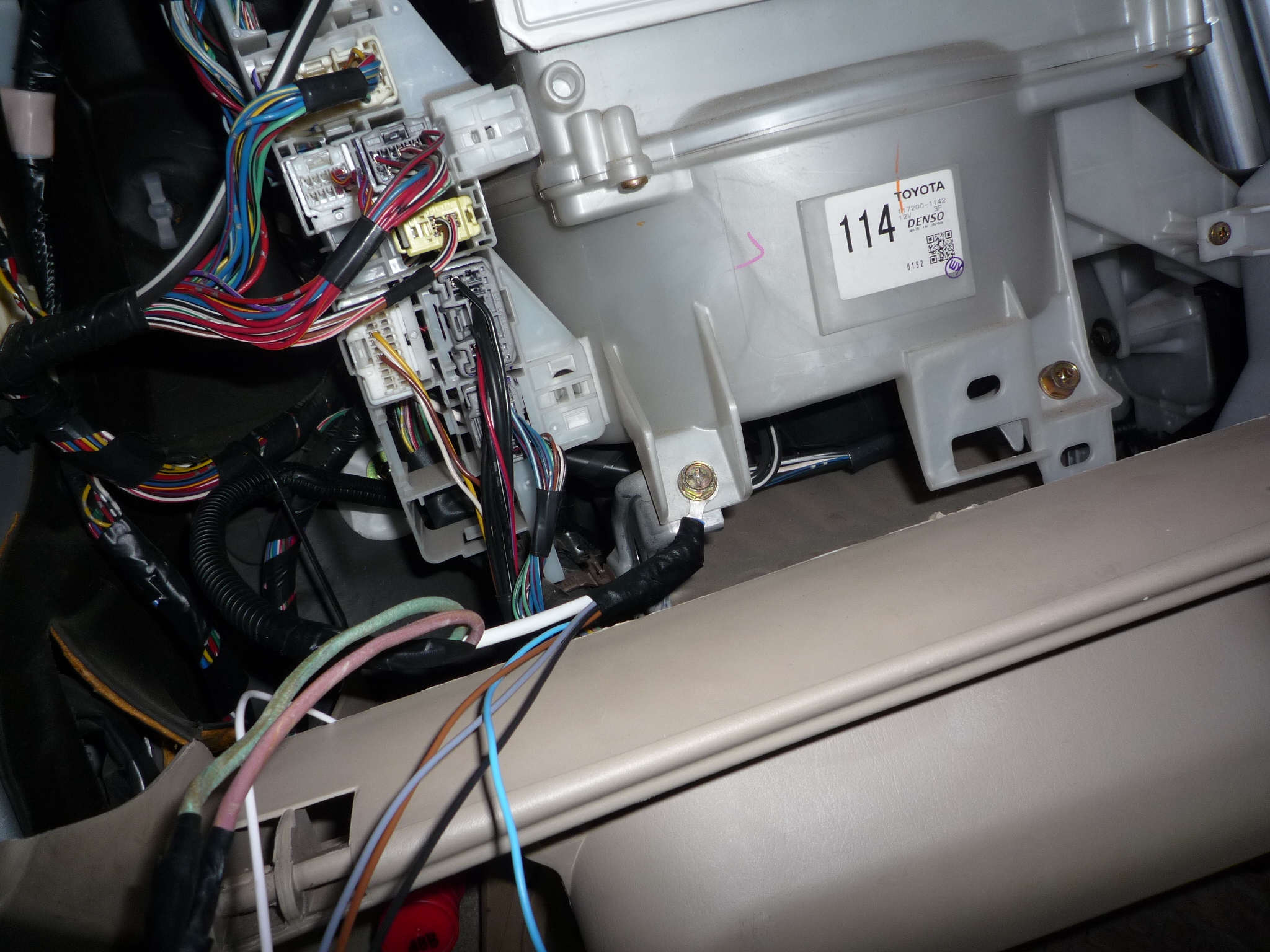

Все в салон


4. Задача: подключение. Огромное спасибо Уважаемому Ловато за вот эту схему [viewtopic.php?f=3&t=470]. Просто после длительного чтения форума у меня все попуталось в голове
ДПКВ ДПРВ, плюсы, блин, минусы. Я просто переписал по цветам (предварительно проверив по тех руководству соответствие цветов в разъеме). На черновую подключил за две минуты.
5. Самый ответственный момент: заведется чи нет? Ключ на старт - слово из трех букв с забора!!!!! Причем почему-то начинает работать вентилятор...Ну кабздец, видимо не те провода вызвонил в ЭБУ. Танцы с прозвоном заново на полтора часа. Но дело было не в бобине, а в том кто в кабине :ps_ih:
Японцы сделали так, что если штекер в ЭБУ не вставишь, то почему-то не заведешь :sh_ok: Недоумеваю..
Завел, прогрел, переключилась на газ, на вариаторе выставил 9 градусов, все диоды горят как положено, погазовал, ошибок не выскакивает.

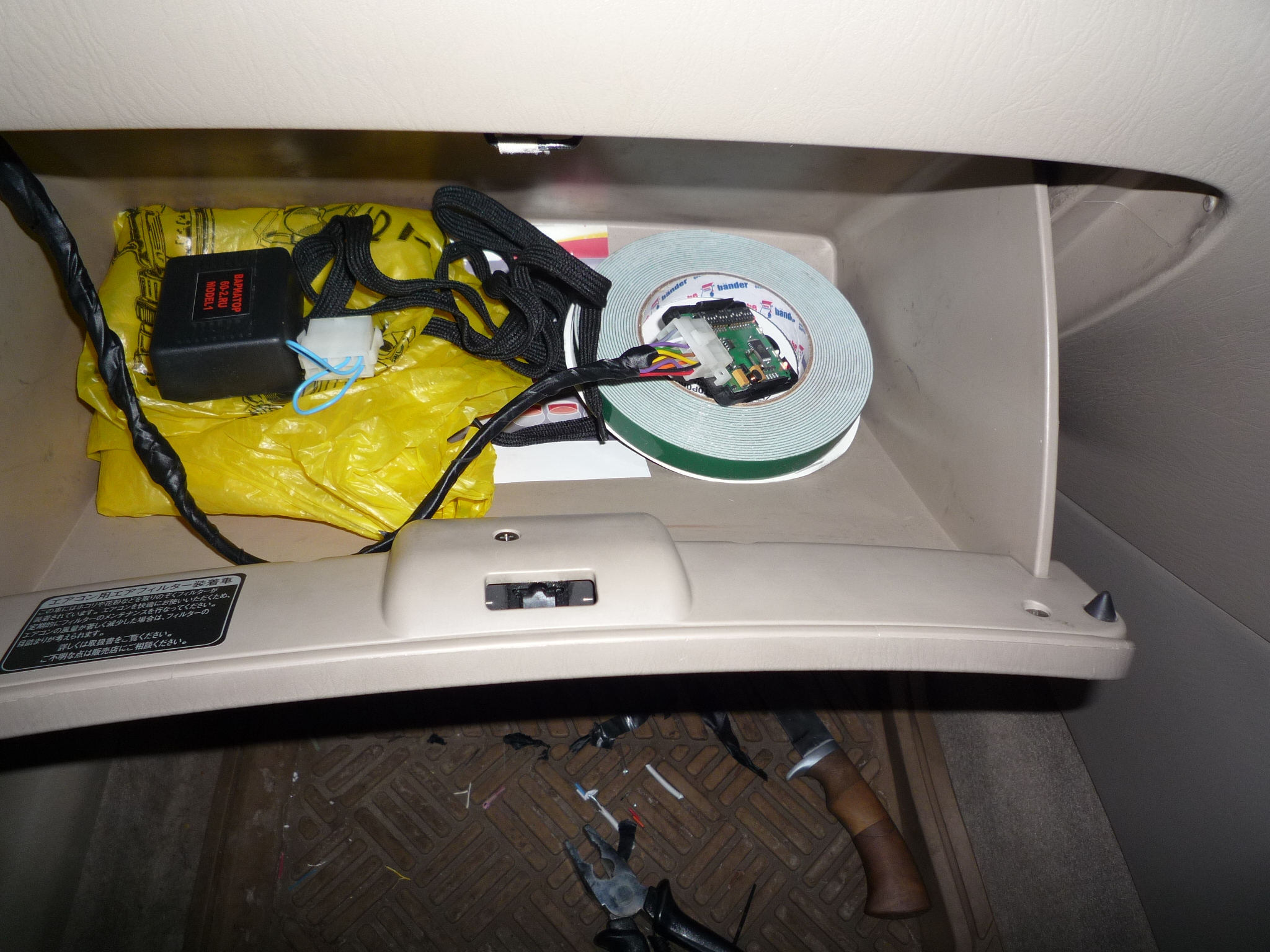

Окончательно все собрал, заизолировал, Вариатор пока разместил в бардачке на время обкатки, удобно аж жуть....можно даже снимать и с собой уносить, доп секретка типа.



Поехал кататься.....
АлександрИрк

Сообщений: 32
Зарегистрирован: 21 ноя 2012, 07:49
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение АлександрИрк » 27 ноя 2012, 09:07

первые впечатления: ничего не понял...вроде все так же как и было, только немного изменился звук двигателя по сравнению с работой на бензине, как-то порыкивать стал.
пробовал 6,9,12,15,20 градусов, на всех едет, ошибок никаких не выдает, но я больше 3500 двигатель и не кручу. 15 и 20 градусов как-то не очень понравились, рык двигателя сильнее.
Сегодня отключил аккумулятор, стер все ошибки и пободрее машина побежала, полегче. Угол пока поставил 6 градусов и включил опережение на холостых, обороты плавают только при включении, выключении доп нагрузки (обогрев заднего стекла), зато снизу тяга получше.
Видимо, нужно подстраивать ГБО.

Хочу поблагодарить изобретателя Сергея Николаевича, дилера по Новосибирску Алексея за быструю отправку вариатора, а также Ловато и Олег71, темы которых помогли мне в установке.

За это сообщение автора АлександрИрк поблагодарил:
Amstron
АлександрИрк

Сообщений: 32
Зарегистрирован: 21 ноя 2012, 07:49
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение АлександрИрк » 27 ноя 2012, 09:12

Кто может помочь с кабелем для подключения к ГБО? у меня Ловато 4-го поколения... Самому собрать не предлагать, вообще не вариант :ps_ih:
АлександрИрк

Сообщений: 32
Зарегистрирован: 21 ноя 2012, 07:49
Благодарил (а): 2 раз.
Поблагодарили: 6 раз.

Re: Вариатор на Corolla Runx 1NZ-FE

Сообщение niki1966 » 27 ноя 2012, 19:33

закажите через инет WIFI адаптер!я такой использую совместно с неутбуком+ адаптер питания от прикуривателя.
niki1966

Сообщений: 31
Зарегистрирован: 09 май 2012, 16:22
Откуда: Кстово Нижегородской области
Благодарил (а): 11 раз.
Поблагодарили: 14 раз.

След.
