**Lovato_TLT** » 11 дек 2011, 14:45

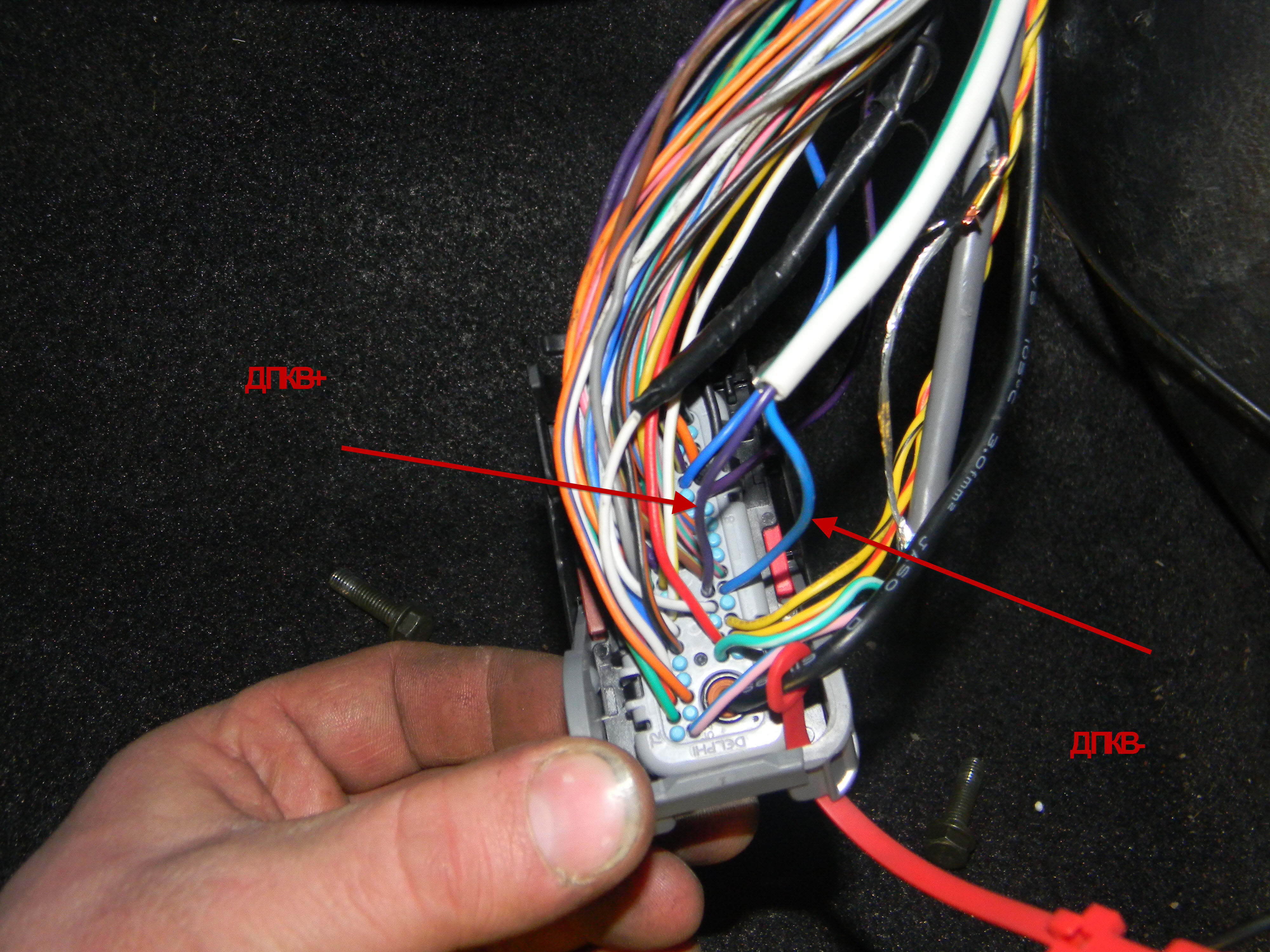

Очистив от изоленты этот пучок,видим нужный нам экранированый кабель(белый с зелёной полосой) ,нужные нам провода - синий (ДПКВ -) ,фиолетовый (ДПКВ+)

**Lovato_TLT** » 11 дек 2011, 14:52

Разрезаем эти два провода и подключаем к ним цепи ДПКВ вариатора согласно его схеме!! На фото по цвету видно какой провод вариатора куда надо подключить!!

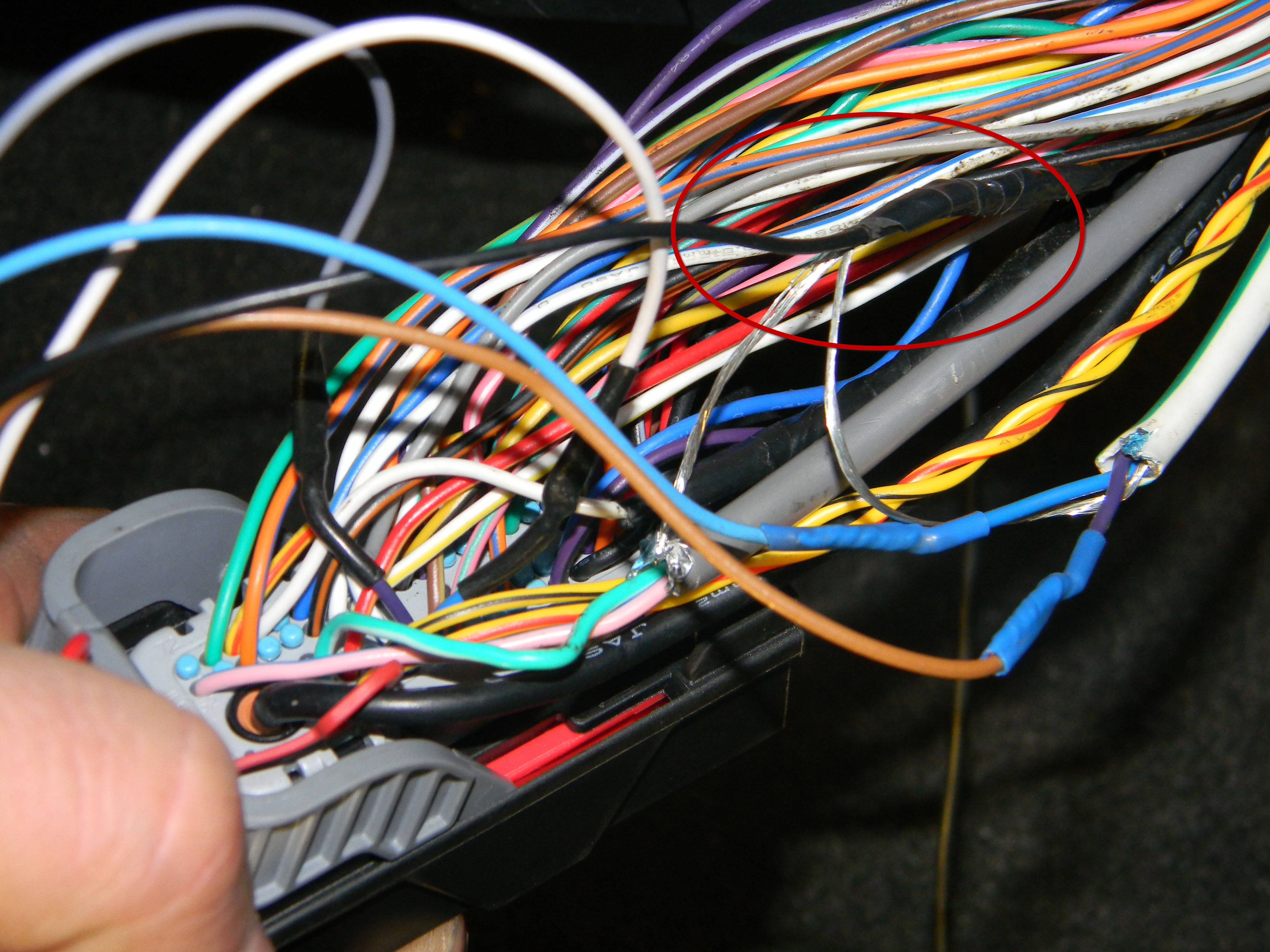

Массу на вариатор взял с экранируещего провода, см. фото,на нём это место обозначено кружком!!

**Lovato_TLT** » 11 дек 2011, 14:56

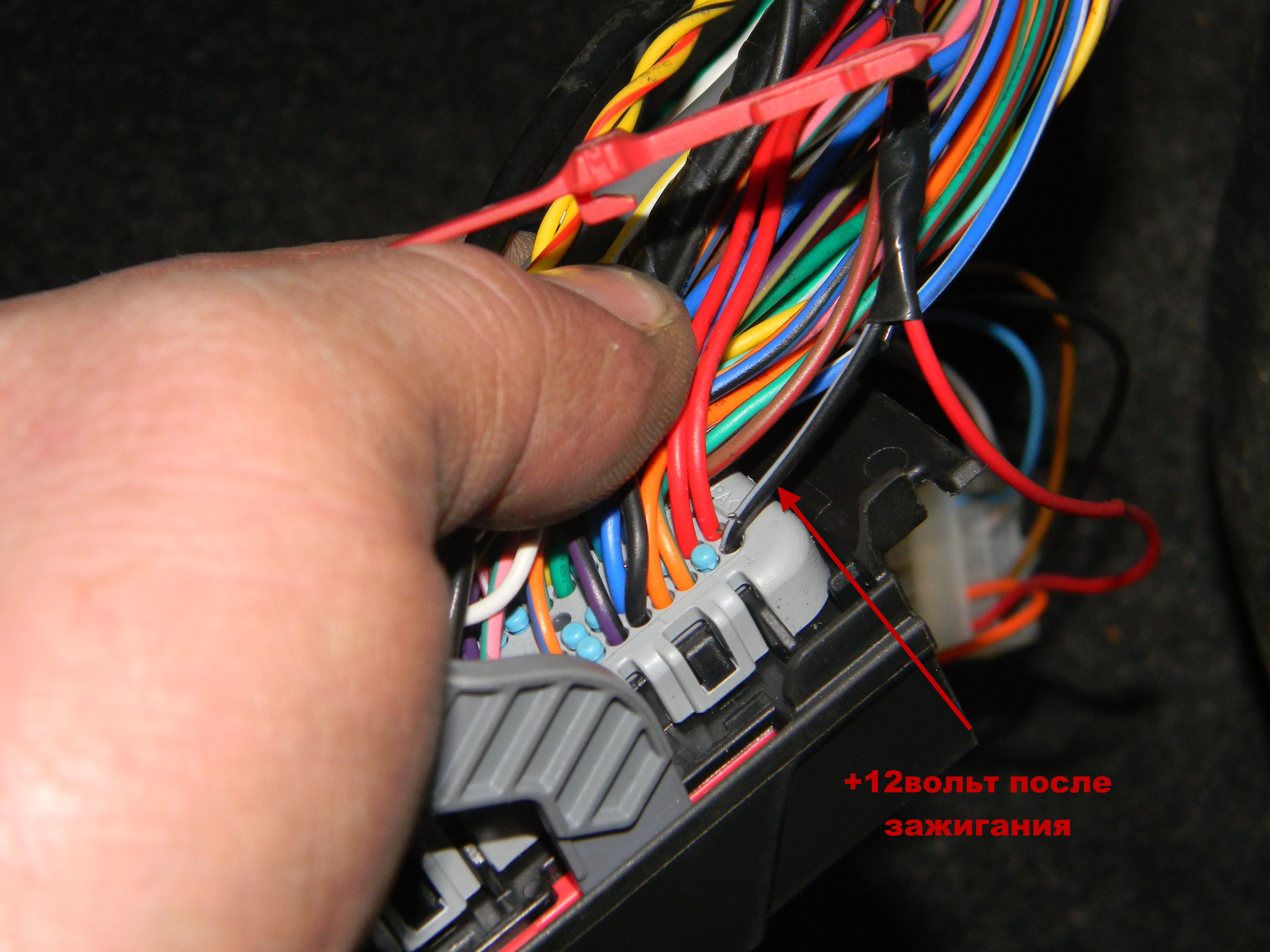

Чёрный с белой полосой провод- +12вольт после зажигания!!

**Lovato_TLT** » 11 дек 2011, 15:04

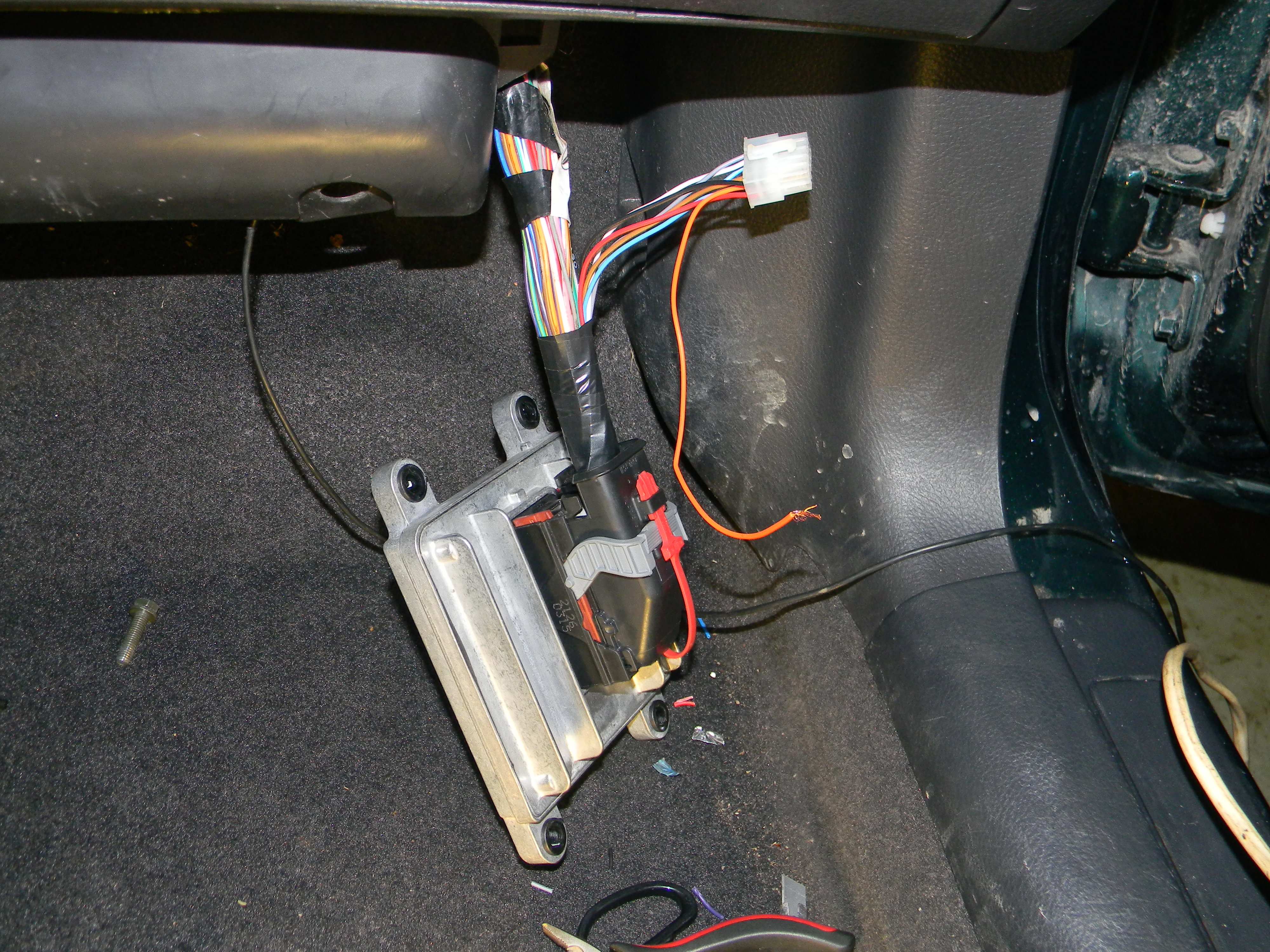

Приводим пучок в первоначальный вид,собираем разъём в обратном порядке,подключаем его к ЭБУ и ставим на своё место!!!

Остаёться только подключить оранжевый провод вариатора на газовый клапан!!

**Lovato_TLT** » 11 дек 2011, 15:13

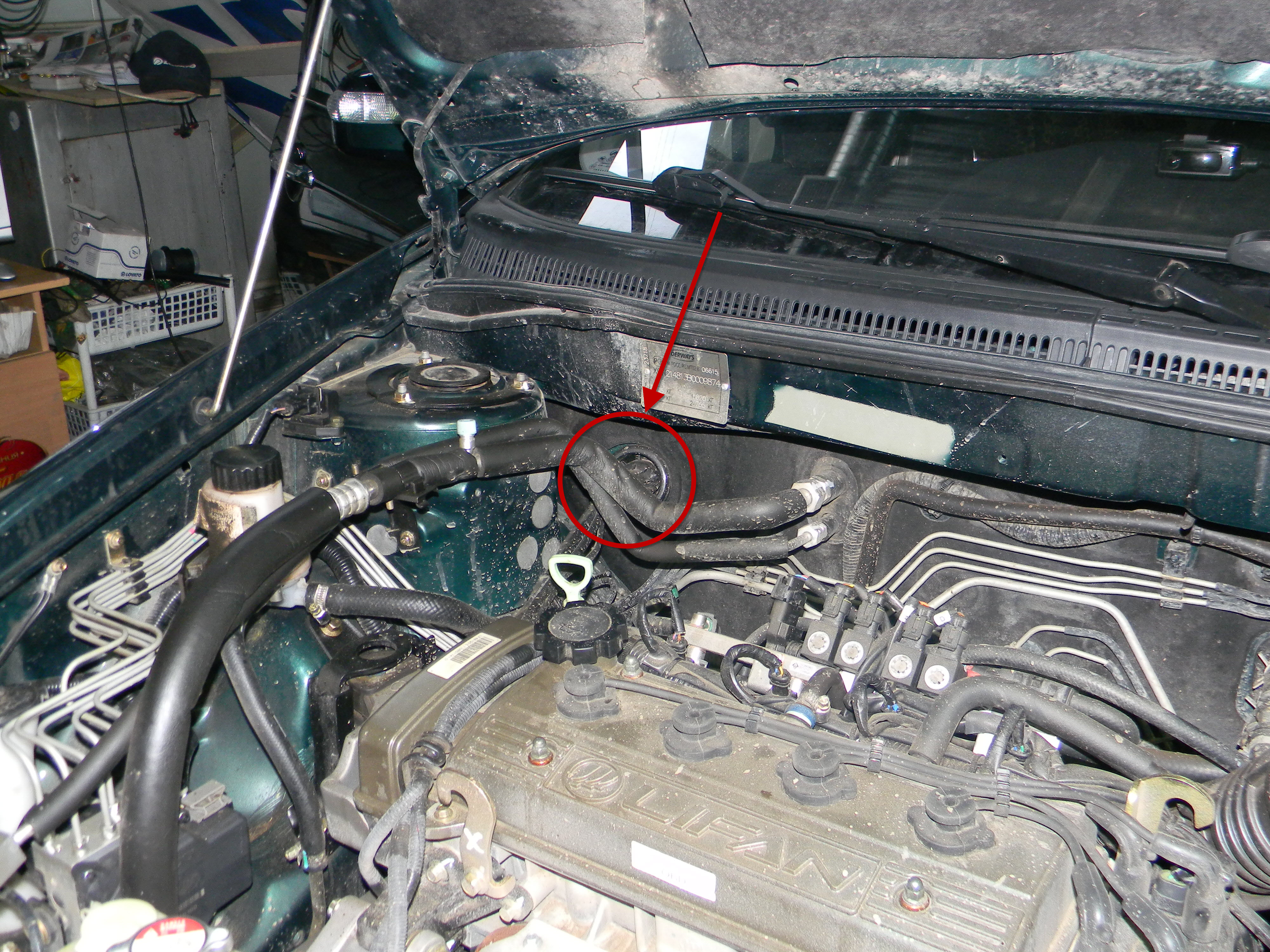

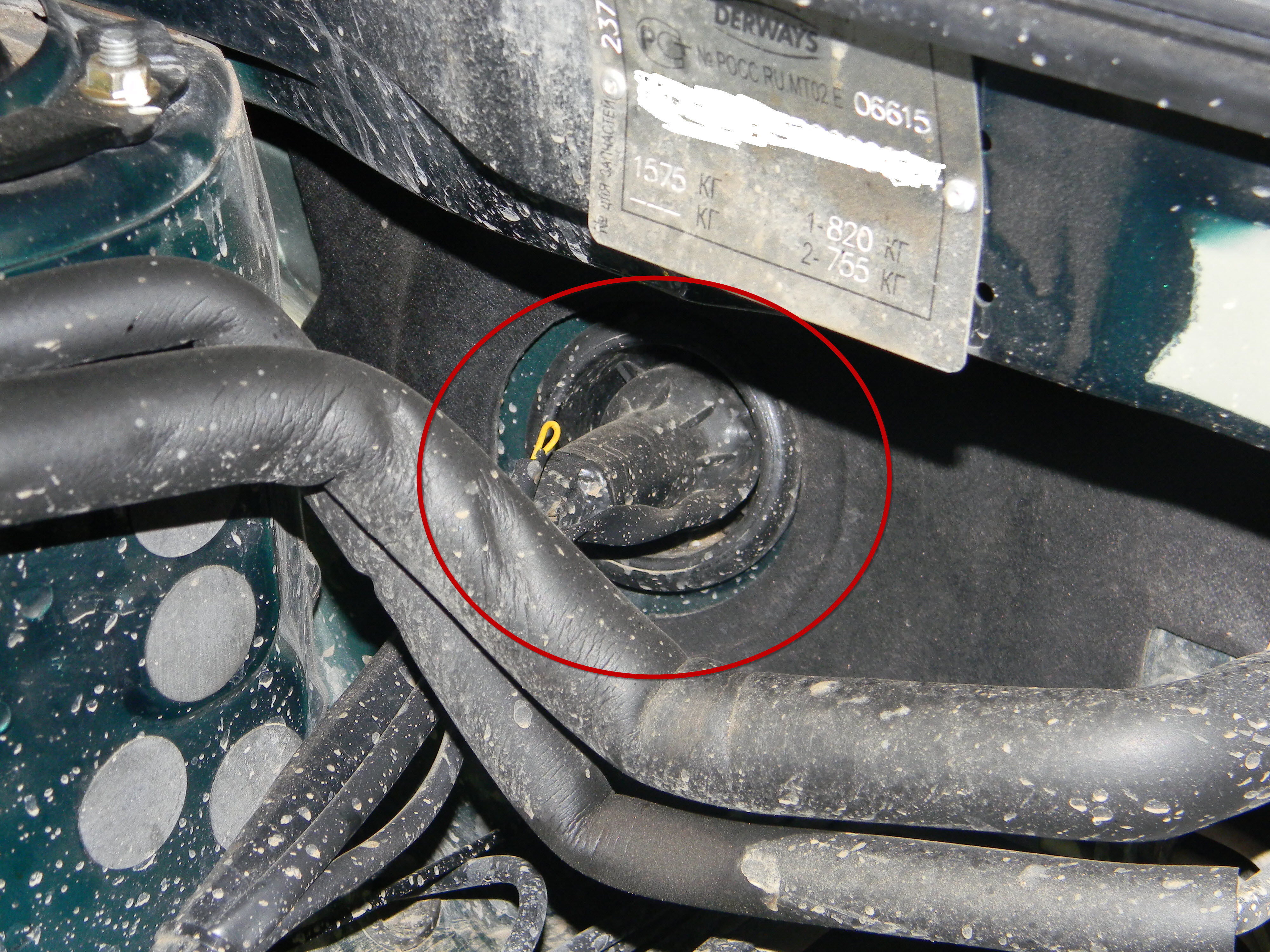

Через эту манжету выкидываем провод от вариатора в подкапотное пространство,для подключения его к + на газовом клапане!!

**Lovato_TLT** » 11 дек 2011, 15:19

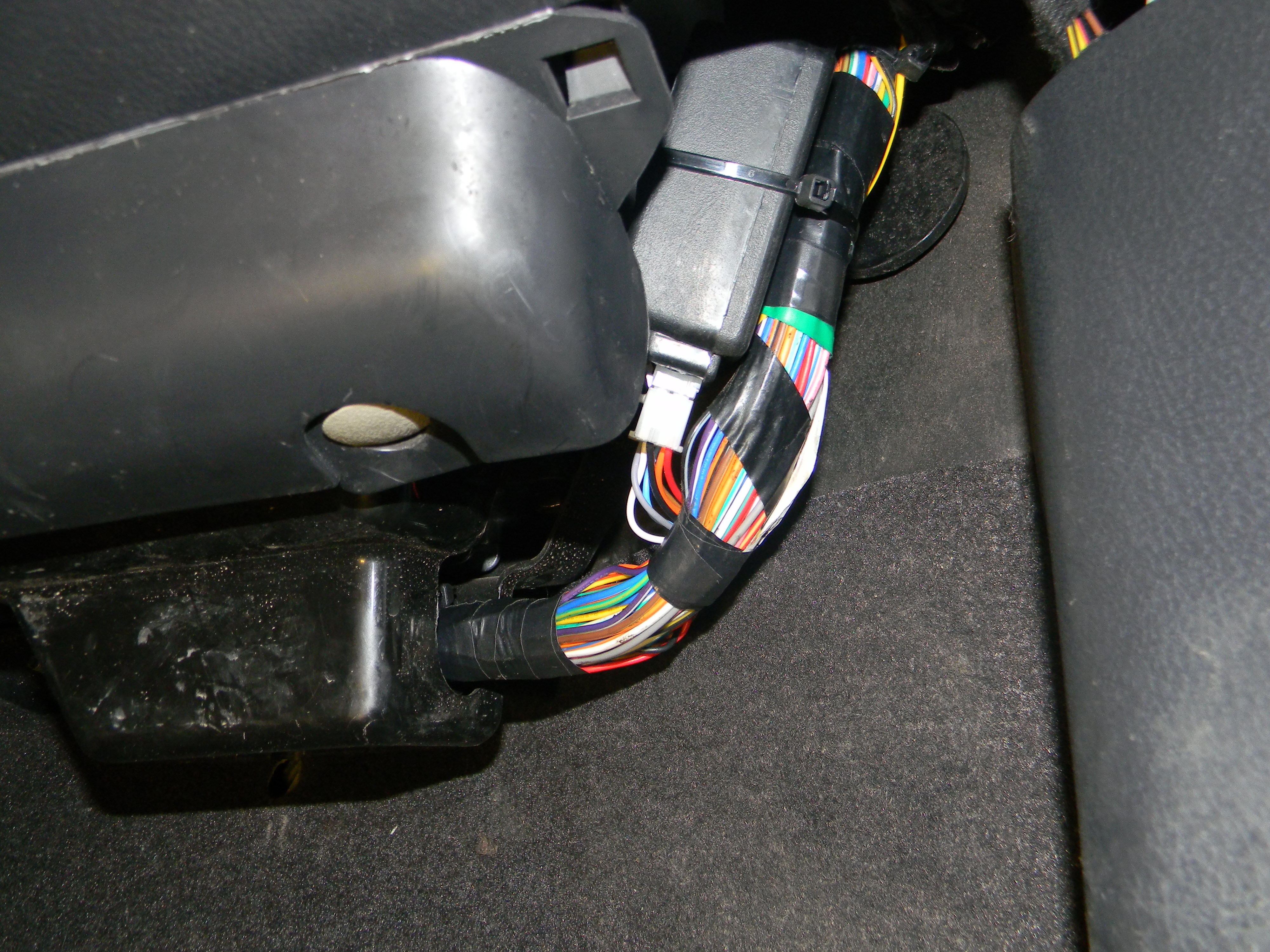

После как вариатор настроен, крепин его хомутом к пучку!

**Admin** » 24 дек 2011, 20:42

Lovato_TLT, фотоотчёт просто СУПЕР!!! :co_ol:

Я бы даже сказал, лучший из всех, которые есть на форуме, за исключением твоего фотоотчёта на Гетс, который тоже не просто хорош а прекрасен!!! :-):

Единственный вопрос - в блоке управления номера проводов ДПКВ такие же, как в блоке управления Delphi MT20 Great Hover (12-й и 28-й) или другие? Просто опыт установки вариатора на Ховер показывает, что цвета проводов могут меняться от машины к машине, а номера разъёмов как были, так остаются! :-):

**Lovato_TLT** » 24 дек 2011, 23:52

Единственный вопрос - в блоке управления номера проводов ДПКВ такие же, как в блоке управления Delphi MT20 Great Hover (12-й и 28-й) или другие? Просто опыт установки вариатора на Ховер показывает, что цвета проводов могут меняться от машины к машине, а номера разъёмов как были, так остаются!

Сергей! Вот даже не стал замарачиваться поиском номера контакта на колодке (исправлюсь),но при внимательном аналезе фото ,видно что куда идёт даже если провода цвет поменяют!!! viewtopic.php?f=3&t=388&start=10

**Admin** » 25 дек 2011, 01:38

Да, это я так - на всякий случай спросил! А фотоотчёт просто прекрасен! :co_ol:

**DVY** » 12 апр 2012, 17:00

Доброго времени суток! А не подскажете, как настроили вариатор? т.е. какие переключатели в каком положении?
