Нумерация выводов вариатора.

[Admin]

Нумерация выводов вариатора определяется по посадочному месту разъёма вариатора на плате:

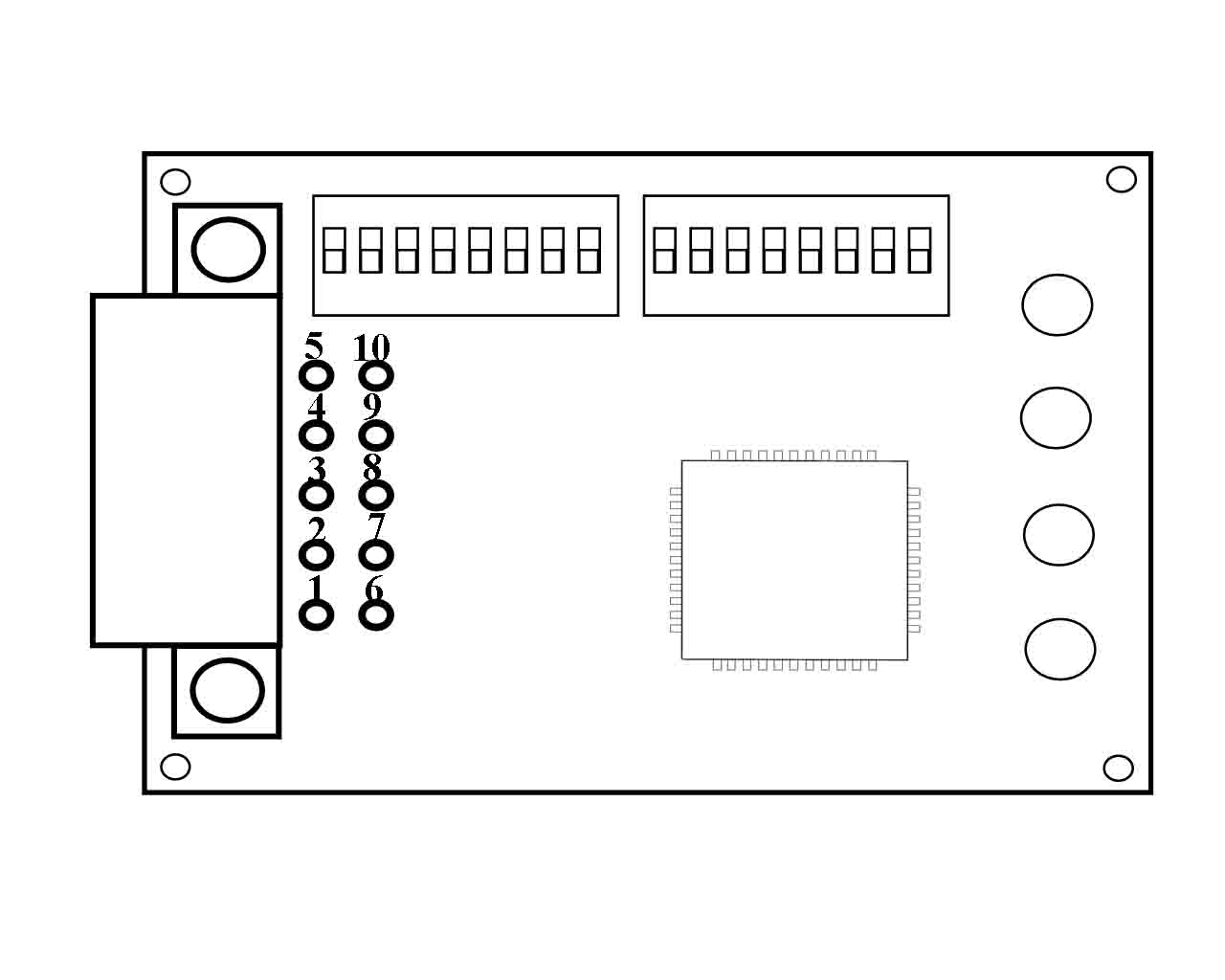

Нумерация выводов разъёма вариатора

Выводы разъёма копия.jpg (74.91 KIB) Просмотров: 5108

Какой номер соответствует какому проводу в жгуте определяем очень просто - вставляем жгут проводов в разъём, а дальше составляем таблицу, в одной колонке которой "цвет провода", а в другой "номер разъёма".
Такой подход позволяет однозначно определить соответствие номеров выводов разъёма цветам проводов в жгуте вариатора.

[Lexxa]

Надо бы эту таблицу в мануал.

[permzsn]

Надо бы эту таблицу в мануал.

В руководстве она есть!

[Admin]

Надо бы эту таблицу в мануал.

Нет, таблица составляется именно самостоятельно! В противном случае, если на заводе перепутают цвета проводов, будет полная неразбериха, а так - по посадочному месту разъёма полная однозначность!
