Какую схему подключения лучше выбрать для 3ZZ-FE

Какую схему подключения лучше выбрать для 3ZZ-FE

Сообщение johnc436mk » 25 дек 2018, 18:31

Какую схему подключения вариатора лучше выбрать для 3ZZ-FE Toyota corolla 2006г.? Датчик ПКВ и ПРВ соединены в точке NE-
Вложения

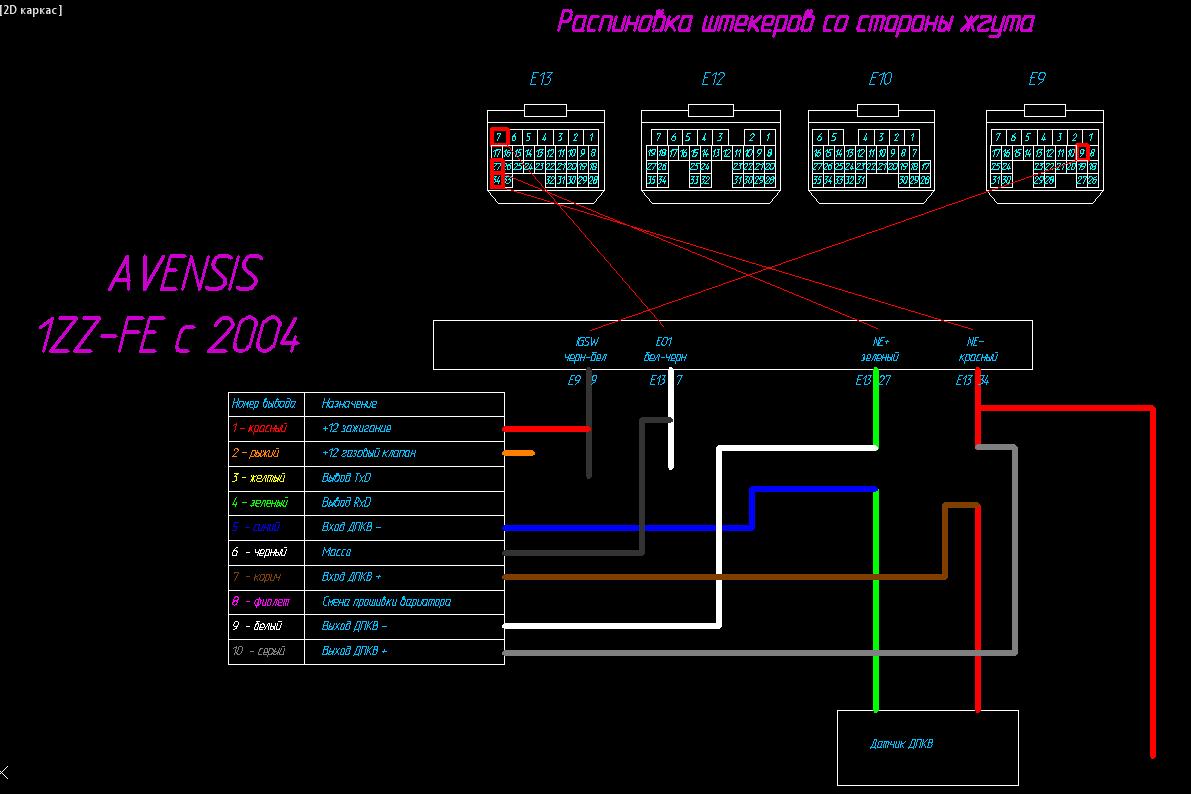

Авик 1.jpg
Авик 1.jpg (96.04 KIB) Просмотров: 358

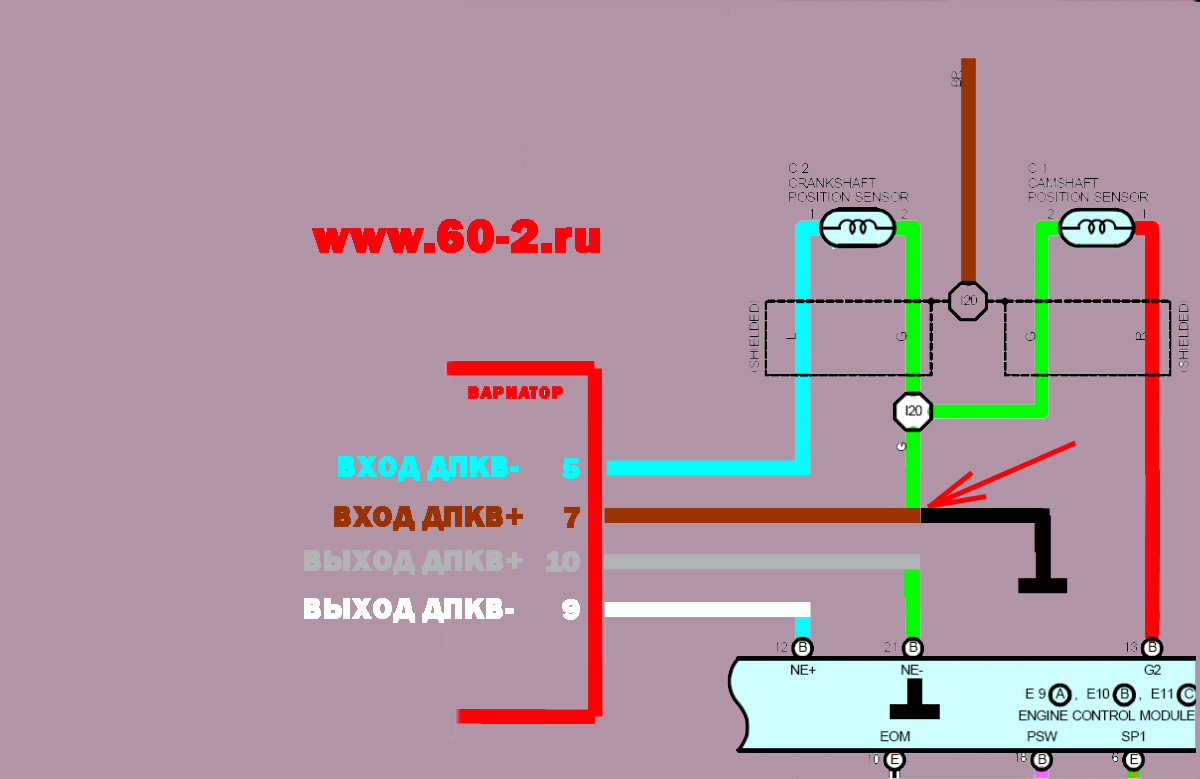

Второе подключение вариатора.png
Второе подключение вариатора.png (129.08 KIB) Просмотров: 358
johnc436mk

Сообщений: 5
Зарегистрирован: 13 дек 2018, 15:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Какую схему подключения лучше выбрать для 3ZZ-FE

Сообщение johnc436mk » 25 дек 2018, 18:43

При подключении по первому варианту (как на схеме авенсис) и установки опережения на газу во всех диапазонах 9 градусов то выскакивает ошибка P0016 после нескольких запусков двигателя. Так же заметил что стали плавать обороты хх Прошивку поставил 23 36-2
Сейчас отключил корректировку угла на хх. На днях буду смотреть как поведет себя дальше.
johnc436mk

Сообщений: 5
Зарегистрирован: 13 дек 2018, 15:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Какую схему подключения лучше выбрать для 3ZZ-FE

Сообщение Admin » 10 фев 2019, 13:10

Подключать необходимо с разрывом двух проводов ближе к разъёму ДПКВ, для исключения отрыва датчика положения распредвала от массы.
Аватар пользователя
Admin
Администратор

Сообщений: 5588
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2358 раз.
Поблагодарили: 650 раз.

Re: Какую схему подключения лучше выбрать для 3ZZ-FE

Сообщение johnc436mk » 14 фев 2019, 18:55

Я так и не понял. Какая из представленных схем является более удачнее?
У меня сейчас первый вариант подключения. Я отключил корректировку угла на хх и ошибки больше не возникает. А если подключить второй вариант и установить опережения на газу во всех диапазонах 9 градусов будет ли возникать ошибка P0016 – НЕСООТВЕТСТВИЕ СИГНАЛОВ ДАТЧИКОВ КВ И РВ? Ведь оба датчика будут смещаться в одинаковом диапазоне и блок управления не будет видеть каких либо нарушений в системе грм. Но отсюда возникает другой вопрос не выскочит ошибка по системе wwti?
johnc436mk

Сообщений: 5
Зарегистрирован: 13 дек 2018, 15:43
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
